Symphony-Board è un Single Board Computer (SBC) che può servire sia da piattaforma di sviluppo che da prodotto finale. Congiuntamente con VAR-SOM-MX93, VAR-SOM-AM62, VAR-SOM-MX8, VAR-SOM-MX8X, VAR-SOM-MX8M-MINI, VAR-SOM-MX8M-PLUS, VAR-SOM-MX8M-NANO o VAR-SOM-MX6, offre una connettività ancora più ampia con interfacce aggiuntive, come Gigabit Ethernet PHY, interfacce fotocamera, HDMI, PCIe, RTC ecc.

Specifiche

SO-DIMM200

Supporting the VAR-SOM pin2pin family: VAR-SOM-MX93, VAR-SOM-AM62, VAR-SOM-MX8, VAR-SOM-MX8X, VAR-SOM-MX8M-PLUS, VAR-SOM-MX8M-MINI, VAR-SOM-MX8M-NANO, VAR-SOM-MX6, VAR-SOM-6UL, VAR-SOM-SOLO/DUAL (not included).

Specifically optimized to support the VAR-SOM-MX8, VAR-SOM-MX8X, VAR-SOM-MX8M-MINI, VAR-SOM-MX8M-NANO, VAR-SOM-MX6.
For the lower end modules VAR-SOM-6UL and VAR-SOM-SOLO/DUAL it is recommended to use the Concerto-Board.

Display

LVDS

2x Header, 18-bit / 24-bit

HDMI

2.0a via VAR-EXT-HDMI extension board (not included)

DP

1.3 via VAR-EXT-DP extension board (not included)

DSI

Header

Backlight Driver

PWM Control

Audio

Headphone

3.5 mm connector

Line – in

3.5 mm connector

Digital microphone

on-board

Touch Panel

Resistive

4-wire touch panel (4-pin FFC/FPC)

Capacitive

Capacitive touch panel (6-pin FFC/FPC)

Camera Interface

Serial Camera

Interfaces with the VCAM-5640S Camera Board (not included).

Parallel Camera

Camera extension board

USB

USB Host

1 port, Type A connector, USB2.0

USB OTG

1 port, Type C connector, USB3.0/2.0

High-Speed Expansions

PCI-Express

mini-PCIe connector

SATA

SATA Connector

SD-CARD

SD Card Socket

Serial Ports

Debug port

USB-SERIAL bridge, Micro USB type AB

Additional Expansions

UART, CAN Bus

SPI, I2C

GPIOs

JTAG (header on SOM)

SAI, ESAI

SPDIF

Timer

QSPI, MQS, ADC, MLB, TAMPER

Ethernet

2x 10/100/1000 Mbps, RJ45

Mechanical Specifications

Dimensions (W x L x H)

16.99 cm x 8.96 cm x 1.6 cm

Electronic Specifications

Supply voltage

12V DC input, 2.5 mm DC jack

RTC

Coin RTC Backup battery socket (CR1225)

With VAR-SOM-MX93
Symphony-Board-VAR-SOM-MX93-Block-Diagram Diagram

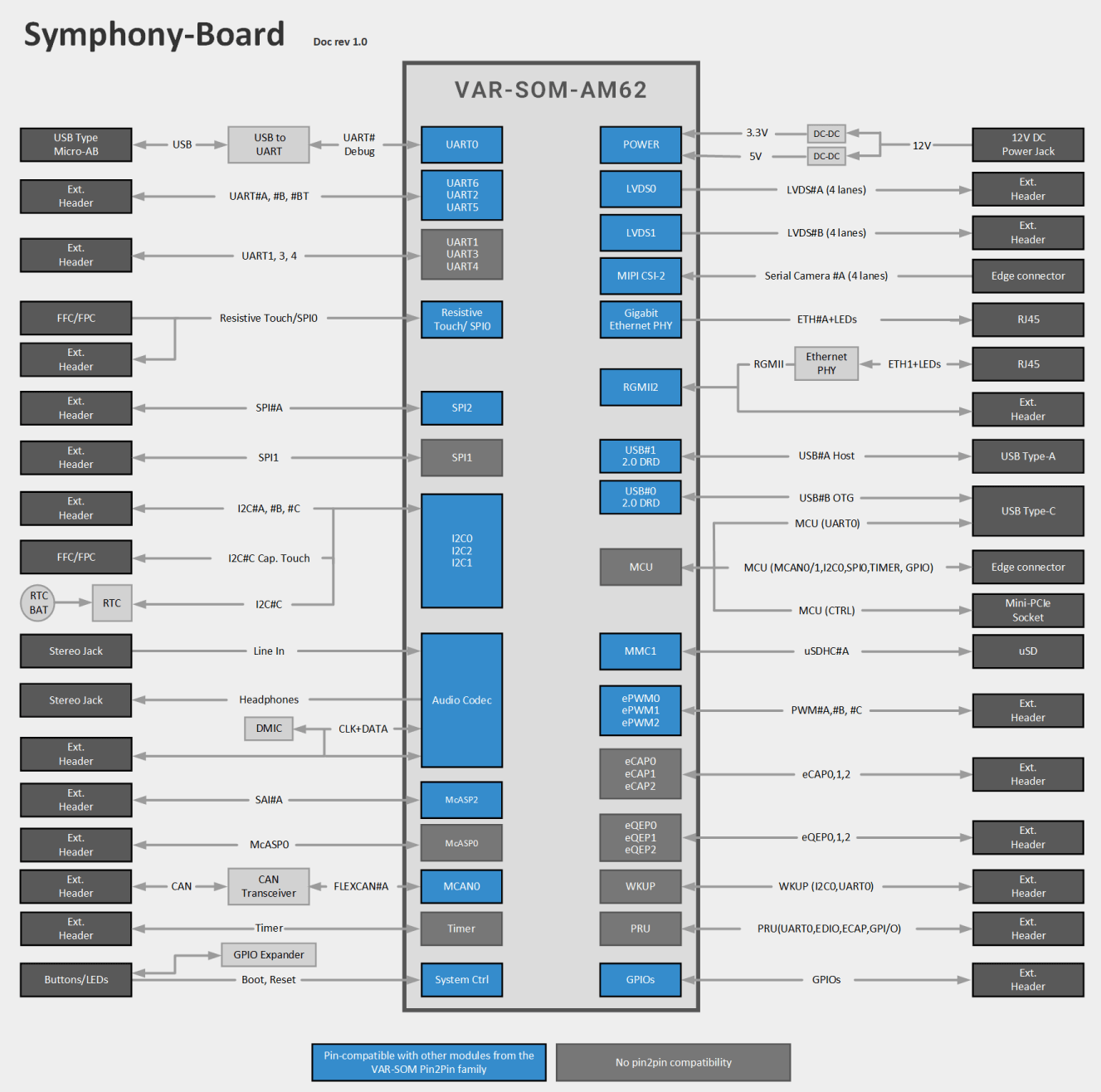

With VAR-SOM-AM62
Symphony-Board-VAR-SOM-AM62-Block-Diagram Diagram
With VAR-SOM-MX8
Symphony-Board With VAR-SOM-MX8 Block Diagram Diagram

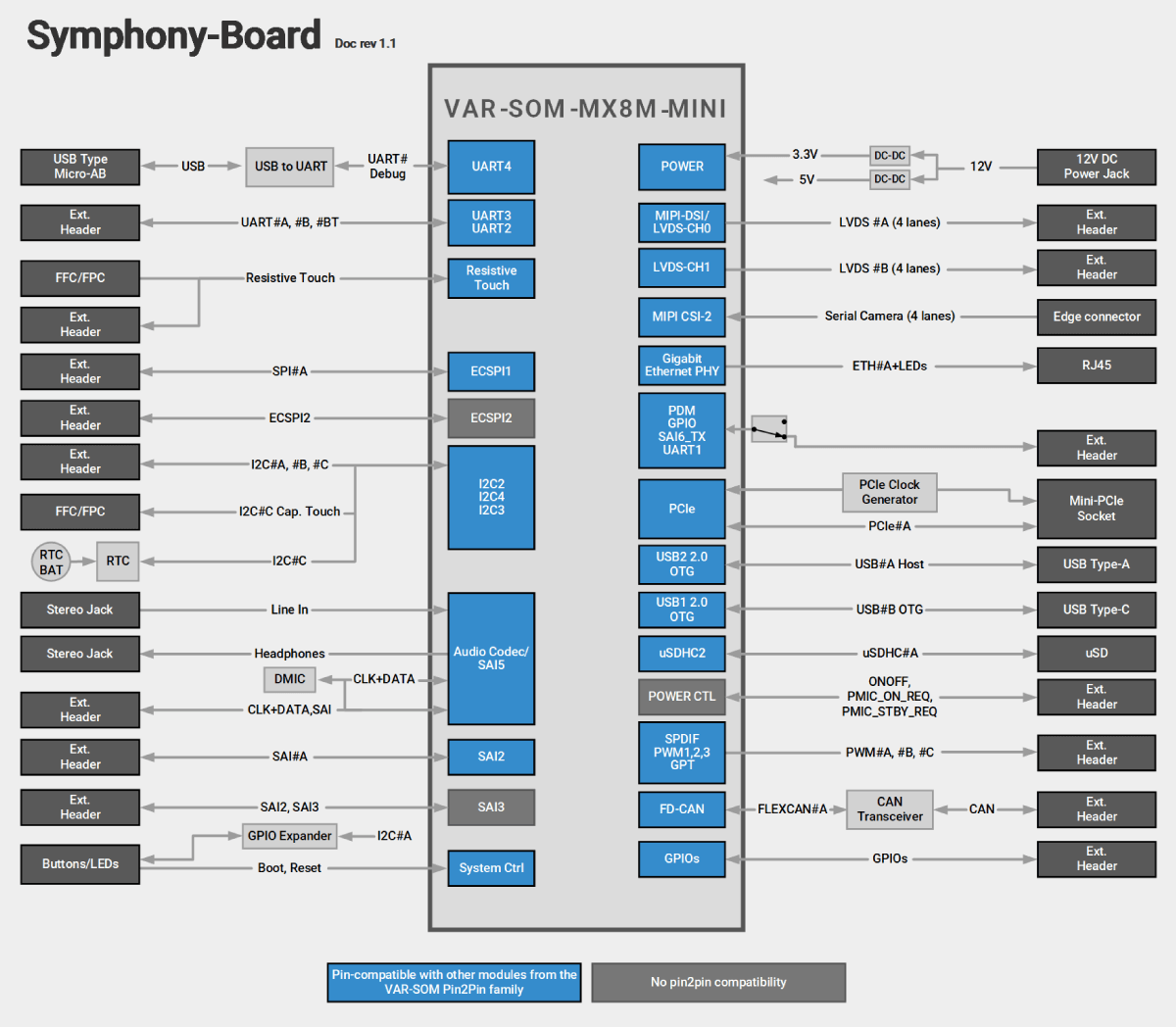

With VAR-SOM-MX8M-MINI
Symphony-Board With VAR-SOM-MX8M-MINI Block Diagram Diagram

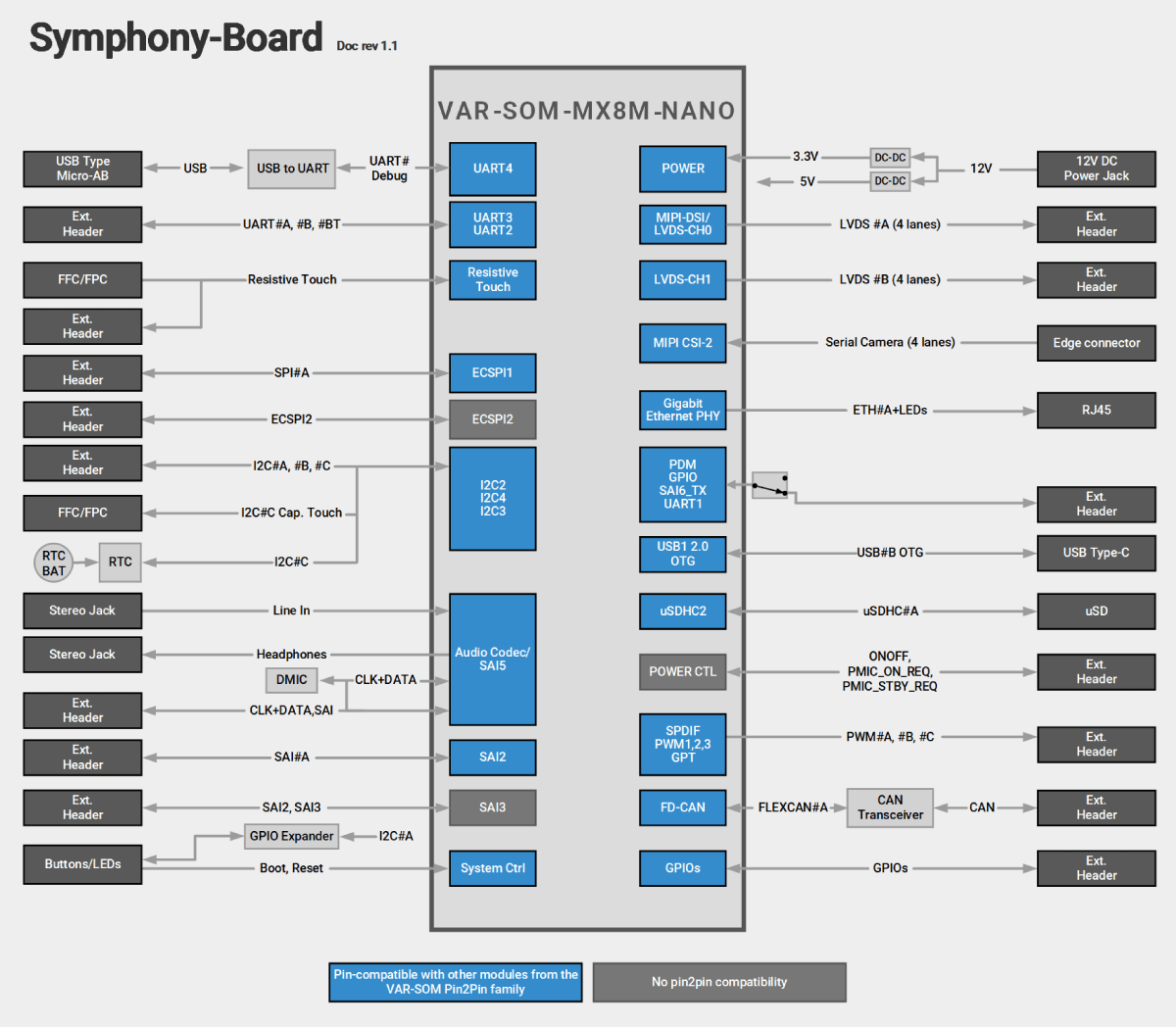

With VAR-SOM-MX8M-NANO
Symphony-Board With VAR-SOM-MX8M-NANO Block Diagram Diagram

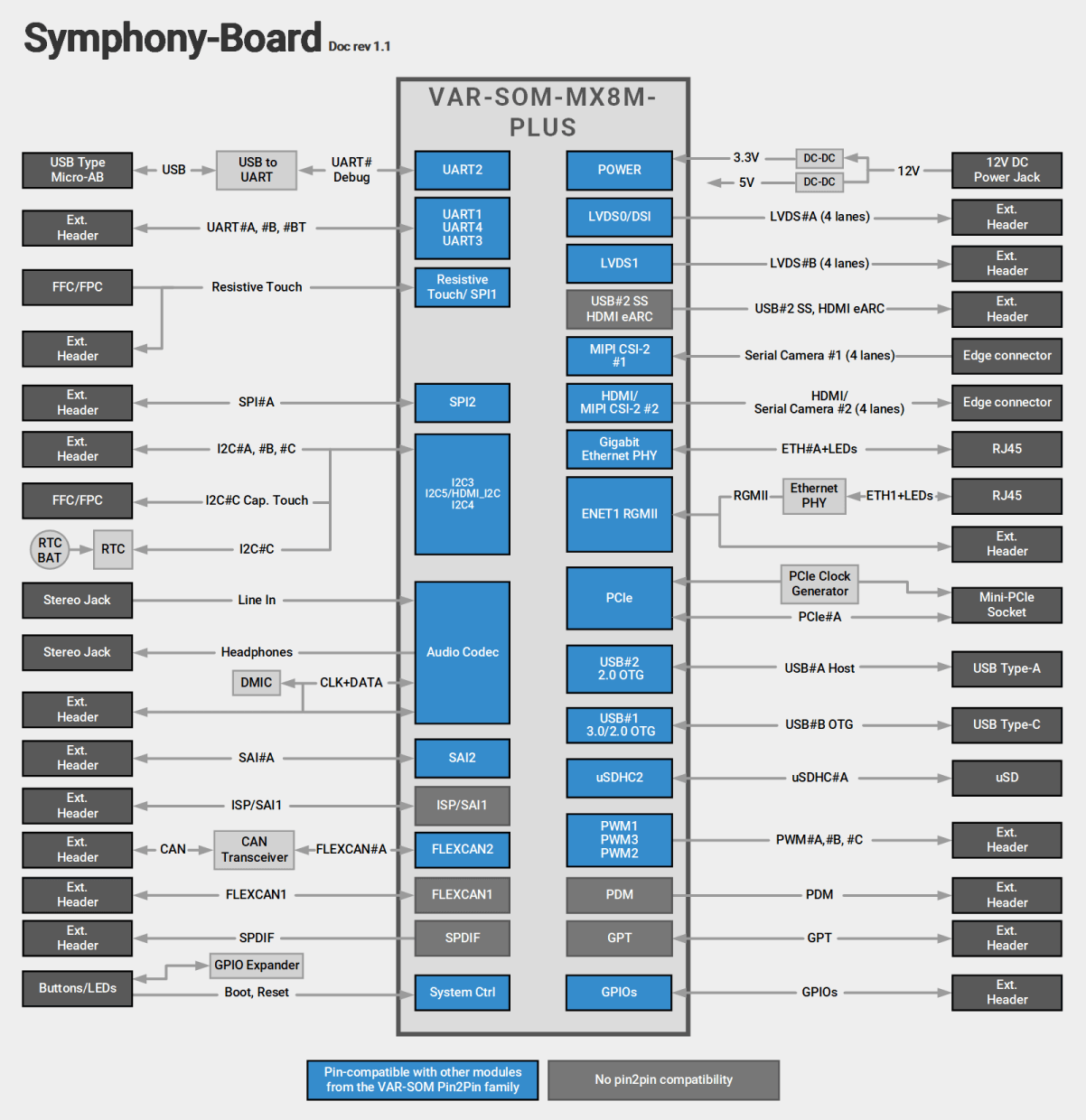

With VAR-SOM-MX8M-PLUS
VAR-SOM-MX8M-PLUS Block Diagram NXP i.MX8M Plus Diagram
With VAR-SOM-MX8X
Symphony-Board With VAR-SOM-MX8X Block Diagram Diagram

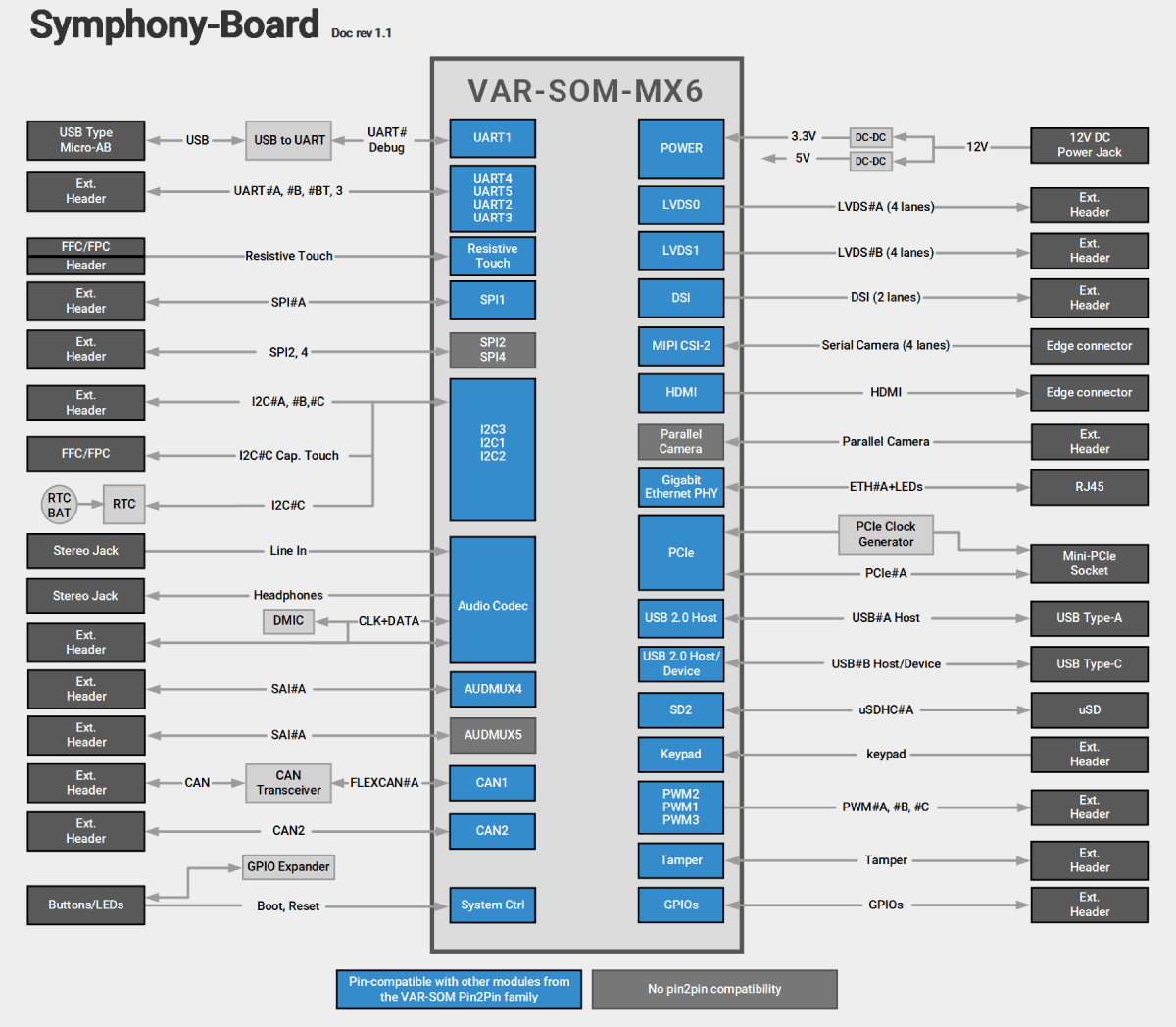

With VAR-SOM-MX6
Symphony-Board With VAR-SOM-MX6 Block Diagram Diagram
Symphony-Board-VAR-SOM-MX93-Block-Diagram Diagram
Symphony-Board-VAR-SOM-AM62-Block-Diagram Diagram
Symphony-Board With VAR-SOM-MX8 Block Diagram Diagram
Symphony-Board With VAR-SOM-MX8M-MINI Block Diagram Diagram
Symphony-Board With VAR-SOM-MX8M-NANO Block Diagram Diagram
VAR-SOM-MX8M-PLUS Block Diagram NXP i.MX8M Plus Diagram
Symphony-Board With VAR-SOM-MX8X Block Diagram Diagram
Symphony-Board With VAR-SOM-MX6 Block Diagram Diagram
