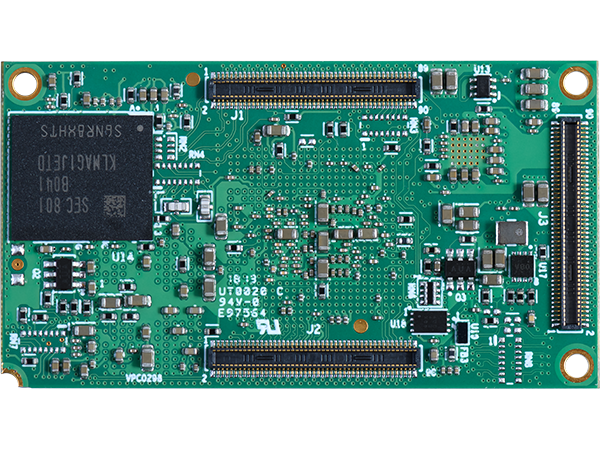

DART-MX8M :
NXP i.MX8M

A partire da 67 $

Il DART-MX8M offre una soluzione ideale per sistemi embedded che richiedono applicazioni multimediali di alta fascia in un fattore di forma ridotto, così come prodotti portatili e alimentati da batterie.

Questo minuscolo SoM / CoM ARM da 30 x 55mm ARM è basato su NXP i.MX8M Quad 1.5GHz ARM Cortex-A53 più 266MHz Cortex-M4. Le specifiche multimediali ad alte prestazioni comprendono video 4K HEVC/H265/H264/VP9 decode con HDR, audio ad alta qualità, supporto di display 4K, accelerazioni grafiche 2D/3D con una varietà di interfacce e opzioni di connettività: Certificato dual-band Wi-Fi 802.11 ac/a/b/g/n, BT 5.2/BLE, GbE, dual USB3, dual PCIe e UART.

Il DART-MX8M SoM fornisce un’opzione scalabile pin2pin al DART-MX8M-MINI basato su NXP i.MX8M Mini 1.8GHz Single/Quad-core Cortex-A53 NXP, più il processore real-time 400MHz Cortex-M4 con codifica/decodifica video accelerata integrata, un consumo d’energia ridotto ed elevate prestazioni.

Per l’elenco completo dei prodotti pin2pin, consultare le Famiglie di System on Module Pin2Pin Variscite.

** La compatibilità pin2pin dipende dalle opzioni di pinmux; si consiglia di verificate le tabelle di pinout dei relativi SoM per garantire la compatibilità tra specifici design.

  • iso 9001:2015
  • iso 14001:2015
  • iso 13485:2016
  • platinum partner nxp

Specifiche

CPU

Up to 1.5GHz Quad Cortex™-A53 NXP i.MX8M

Dimensions

Only 55 x 30 mm

Certified WiFi/BT

802.11 ac/a/b/g/n + BT 5.2/BLE

Multimedia

4K UltraHD decode and display, HQ audio, HD GPU

Temperature range

-40 to 85°C

Product Longevity

2033

Pin2pin Family

DART Pin2Pin family

CPU Name

NXP i.MX 8M

CPU Type

Cortex™-A53

CPU Cores

4 Cores

CPU Clock (Max)

1.5 GHz

Real-time co-processor

266MHz Cortex™-M4

Integer performance (DMIPS)

Up to 13,800

RAM

1 – 4 GB LPDDR4

eMMC

8 – 128 GB

Multimedia

2D/3D Graphics Acceleration

Vivante GC7000Lite

Video Encode / Decode

4K H.265/H.264/VP9 Decode plus HDR

Camera Interfaces

2x MIPI-CSI2

Display

HDMI

V2.0a up to 4Kp60

DSI

MIPI-DSI 1920×1080 24-bit

LVDS

Dual 1920×1080 24-bit

Touch controller

Capacitive

Other

eDP1.4/DP1.3 up to 4Kp60

Audio

Headphone driver

Yes

Microphone

Digital, Analog (stereo)

Digital audio serial interface

I2S(SAI), S/PDIF

Line In/Out

Yes

Connectivity

SD / MMC

x1

USB Host / Device

USB 3.0/2.0: 2x OTG

UART

x4, up to 4 Mbps

I2C

x3

SPI

x3

RTC

On carrier

JTAG

x1

QSPI

x2

PCI-Express

2 x Gen 2.0

Networking

Ethernet

10/100/1000 Mbps

Wi-Fi

Certified dual-band 802.11 ac/a/b/g/n

Bluetooth

BT/BLE 5.2

Linux

Yocto, Debian

Android

Yes

FreeRTOS

Yes

Mechanical Specifications

Dimensions (W x L)

55.0 x 30.0 mm

Electronic Specifications

Supply voltage

3.4 – 4.5 V

Digital I/O voltage

3.3 V

Environmental Specifications

Commercial operating temperature

0 to 70°C

Industrial operating temperature

-40 to 85°C

Storage temperature

-40 to 85°C

Storage humidity

5% to 95%

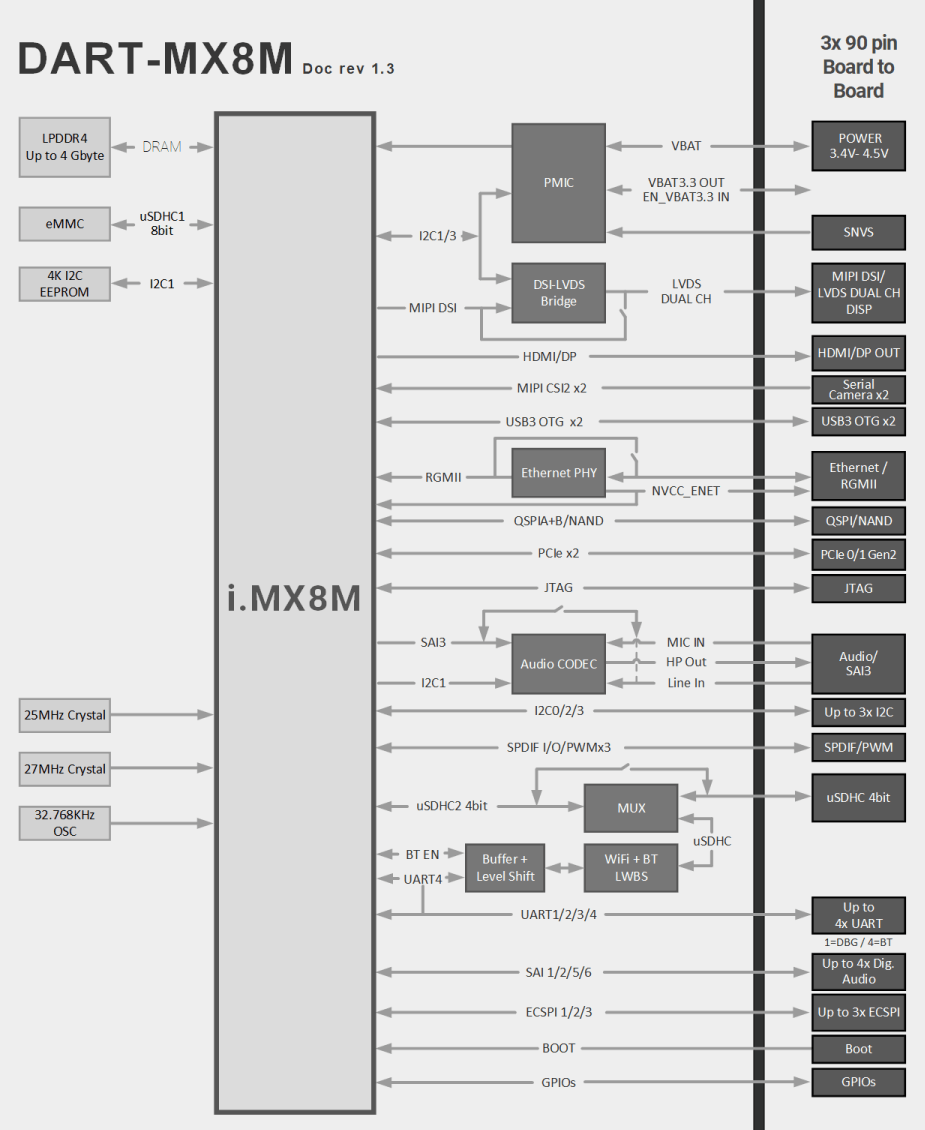

DART-MX8M-Block-Diagram Diagram

DART-MX8M[x]_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[LD]_[WBD]_[X]T

MX8[x]:

CPU type: Quad : [Q]

[xxxx]C:

CPU clock speed: 1500MHz: 1500C (available for CT/ET), 1300MHz: 1300C (available for IT)

[xxxx]R:

LP-DDR4: 1024 MB: 1024R, 2048 MB: 2048R, 4096 MB: 4096R

[xx]G:

eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G

[AC]:

Audio Codec

[EC]:

GbE PHY

[LD]:

LVDS interface

[WBD]:

Built-in Certified Wi-Fi 802.11 ac/a/b/g/n + Bluetooth 5.2/BLE

[x]T:

CT : 0 to 70°C, IT : -40 to 85°C

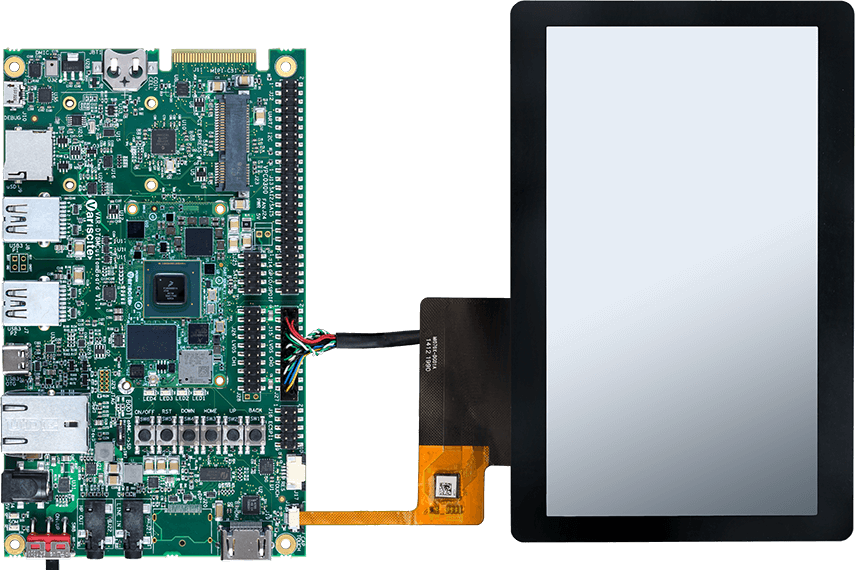

DART-MX8M Evaluation Kits

I development kit e starter kit DART-MX8M possono servire da piattaforme complete di sviluppo sia per scopi di valutazione che di sviluppo di applicazioni: i kit forniscono un’ottima indicazione delle funzioni di connettività di DART-MX8M e della sua performance.
