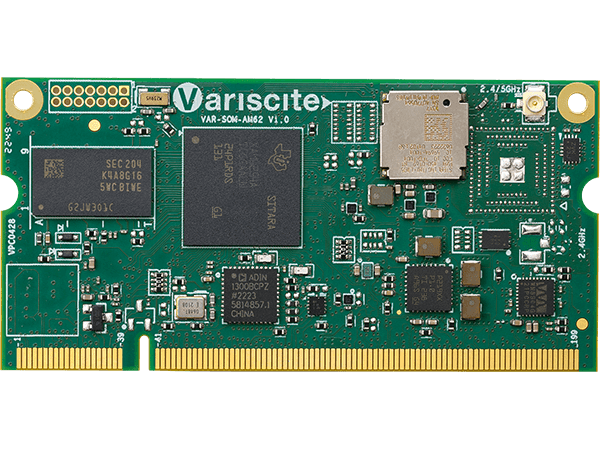

VAR-SOM-AM62 :
TI Sitara AM62x

A partire da $33

Il VAR-SOM-AM62 è un System on Module (SoM) economico, che coniuga una CPU ad alte prestazioni, un consumo energetico ridotto e funzionalità grafiche.

Grazie al Quad Cortex™-A53 TI Sitara AM625x da 1,4 GHz con co-processori in tempo reale Cortex-M4F da 400MHz e PRU da 333MHz, il SoM fornisce una soluzione ideale per i prodotti embedded industriali e per i dispositivi edge sensibili al consumo energetico.

Le opzioni di connettività di questa piattaforma altamente integrata includono WiFi certificato a banda singola o doppia, BT/BLE5.2, 3x CAN Bus, dual GbE, audio, fotocamera e doppia USB. La piattaforma supporta temperature operative industriali da -40 a 85 °C, un motore di accelerazione grafica GPU integrato, una doppia interfaccia di visualizzazione LVDS e funzionalità di sicurezza.

Il VAR-SOM-AM62 è compatibile con la famiglia VAR-SOM Pin2Pin, che offre la massima scalabilità e funzionalità all’avanguardia; dalla piattaforma entry-level i.MX6UL/6ULL, passando per i.MX 8M NANO/MINI/PLUS e i.MX 93, fino alle piattaforme ad alte prestazioni i.MX 8X e 8QuadMax.

Per l’elenco completo dei prodotti Pin2Pin, consulta le famiglie di prodotti Pin2Pin System on Module di Variscite.

* La compatibilità pin2pin dipende dalle opzioni di pinmux; si consiglia di verificate le tabelle di pinout dei relativi SoM per garantire la compatibilità tra specifici design.



    Specifiche

    CPU

    Up to 1.4GHz Quad Cortex-A53 Texas Instruments AM625x

    Real-time CPU

    400MHz Cortex-M4F and 333MHz PRU

    High Speed Interfaces

    2x USB2.0, 2x GbE

    Certified WiFi/BT

    802.11 ac/a/b/g/n + BT 5.2/BLE

    Temperature range

    -40 to 85°C

    Product Longevity

    2038

    Pin2pin Family

    VAR-SOM Pin2Pin family

    CPU Name

    Texas Instruments AM62x

    CPU Type

    Cortex-A53

    CPU Cores

    4 Cores

    CPU Clock (Max)

    Up to 1.4GHz

    Real-time co-processor

    400MHz Cortex-M4F and 333MHz PRU (Programmable Realtime Unit)

    Integer performance (DMIPS)

    Up to 12,880

    RAM

    512MB – 4GB DDR4

    eMMC

    8 – 128 GB

    Multimedia

    2D/3D Graphics Acceleration

    Imagination AXE-1-16M

    Camera Interfaces

    MIPI-CSI2

    Display

    LVDS

    Dual 1920×1080 24-bit

    Touch controller

    Resistive, Capacitive

    Audio

    Headphone driver

    Yes

    Microphone

    Digital, Analog (stereo)

    Digital audio serial interface

    3 x I2S(McASP)

    Line In/Out

    Yes

    Connectivity

    SD / MMC

    x1

    USB Host / Device

    USB 2.0: 2x OTG

    UART

    x9, up to 3.6 Mbps

    I2C

    x5

    SPI

    x5

    CAN Bus

    x3

    RTC

    On carrier

    JTAG

    x1

    QSPI

    x1 / x2

    GPMC

    GPMC for external 8/16-bit parallel bus

    Networking

    Ethernet

    2x 10/100/1000 Mbps

    Wi-Fi

    Certified single-band 802.11 b/g/n or dual-band 802.11 ac/a/b/g/n

    Bluetooth

    BT/BLE 5.2

    Linux

    Yocto, Debian, Boot2Qt

    Android

    Yes

    FreeRTOS

    Yes

    Mechanical Specifications

    Dimensions (W x L)

    67.8 x 33mm

    Electronic Specifications

    Supply voltage

    3.3V

    Digital I/O voltage

    3.3V

    Environmental Specifications

    Extended operating temperature

    0 to 85°C

    Industrial operating temperature

    -40 to 85°C

    Storage temperature

    -40 to 85°C

    Storage humidity

    5% to 95%

    VAR-SOM-AM62ֹֹ Block Diagram Diagram

    VAR-SOM-AM625[x]_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[TP]_[WB[D]]_[OSPI/GPMC/MMC2]_[RG2CM]_[X]T

    AM625[x]:

    Processor type:
    TI 6252 dual core: 2
    TI 6254 quad core: 4

    [xxxx]C:

    CPU clock speed: 1400MHz: 1400C

    [xxxx]R:

    DDR4: 512MB: 512R, 1024 MB: 1024R, 2048 MB: 2048R, 4096 MB: 4096R

    [xx]G:

    eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G

    [AC]:

    Audio Codec

    [EC]:

    GbE PHY (second port always via RGMII)

    [TP]:

    Resistive touch panel controller

    [WB[D]]

    WB: Built-in certified single band Wi-Fi 802.11 b/g/n + Bluetooth 5.1/BLE
    WBD: Built-in certified dual band Wi-Fi 802.11 ac/a/b/g/n + Bluetooth 5.2/BLE

    [OSPI/GPMC/MMC2]

    Default: No extra interface
    OSPI: Extra Octa/Quad/Dual SPI
    GPMC: Extra parallel bus
    MMC2: Extra SDIO/MMC2 (available only without WB/W)

    [RG2CM]

    Default: 3.3V over the RGMII pins
    RG2CM: 1.8V over the RGMII pins

    [x]T:

    E: 0 to 85°C, I : -40 to 85°C (note: PRU available only in IT grade)

    Note: All options in [brackets] are optional add-ons that can be either removed or selected from a list of options

    VAR-SOM-AM62 Evaluation Kits

    I development kit e starter kit VAR-SOM-AM62 possono servire da piattaforme complete di sviluppo sia per scopi di valutazione che di sviluppo di applicazioni. I kit forniscono un’ottima indicazione delle funzioni di connettività di VAR-SOM-AM62 e della sua performance.

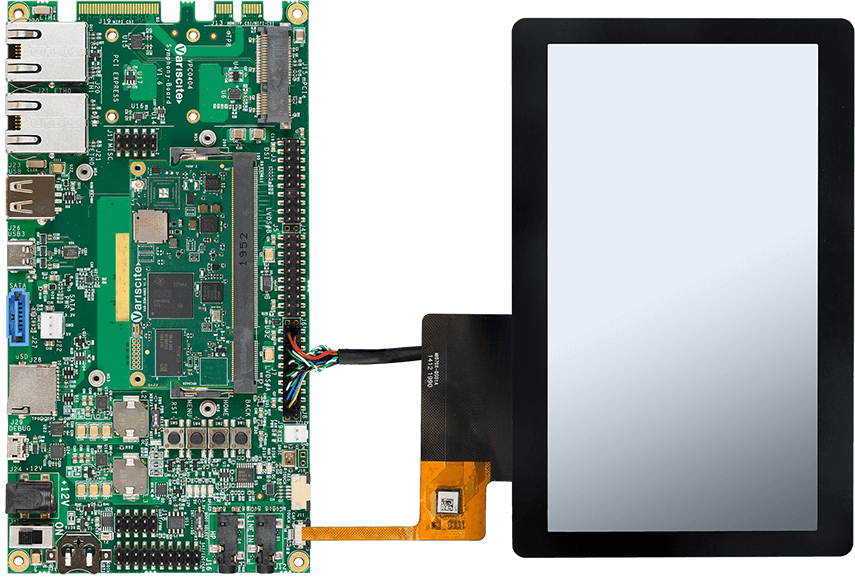

    VAR-SOM-AM62 Evaluation kit

    Documentazione

    Carrier Board

    Mechanical

    OS Support

    Linux Distributions
