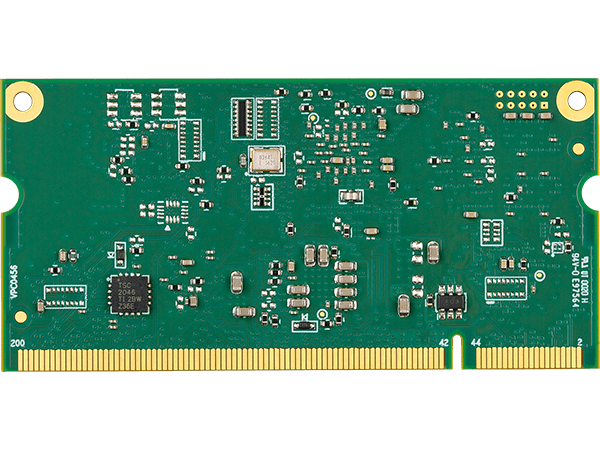

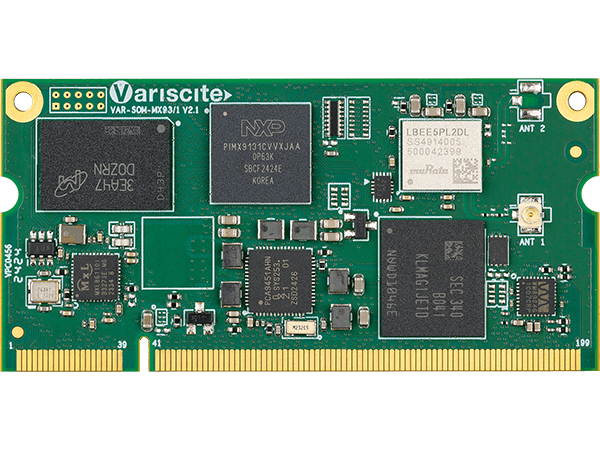

VAR-SOM-MX91 :
NXP i.MX91

A partire da $34

Una soluzione ideale per dispositivi di fascia bassa e sensibili al prezzo basati sul processore NXP i.MX91.

Il System on Module VAR-SOM-MX91 funziona con un processore Cortex™-A55 NXP iMX91 da 1,4 GHz e offre sicurezza integrata nell’architettura energy-flex, insieme a opzioni di connettività integrate anche a temperature industriali come dual CAN-FD, dual GbE e Wi-Fi dual-band certificato 802.11 ax/ac/a/b/g/n con 802.15.4 e BT/BLE 5.4 opzionali.

Il VAR-SOM-AM62 è compatibile con la famiglia VAR-SOM Pin2Pin, che offre la massima modularità e funzionalità all’avanguardia: dalle piattaforme entry-level i.MX6UL/6ULL, passando per i.MX 8M NANO/MINI/PLUS, i.MX 93 e AM62x, fino alle piattaforme ad alte prestazioni i.MX 8X e 8QuadMax.
Per il catalogo Pin2Pin completo, si invita a visionare le famiglie di prodotti con sistema Pin2Pin di Variscite.

* La compatibilità Pin2Pin dipende dalle opzioni pinmux; verificare la tabella dettagliata dei pinout nel relativo SoM per confermare la compatibilità con il proprio progetto specifico.

​** Il sistema i.MX 91 System on Module (SoM) di Variscite è attualmente in fase di sviluppo. Le informazioni contenute in questa pagina sono soggette a modifiche senza preavviso. Per ulteriori informazioni, contattare l’ufficio vendite Variscite.

Specifiche

CPU

Up to 1.4GHz Single Cortex-A55 NXP i.MX91

High Speed Interfaces

2x USB2.0, 2x GbE

Certified WiFi/BT

Wi-Fi 6 802.11 ax/ac/a/b/g/n with optional 802.15.4 and BT/BLE 5.4

Security

Security subsystem with cryptographic accelerators

Temperature range

-40 to 85°C

Product Longevity

2039

Pin2pin Family

VAR-SOM Pin2Pin family

CPU Name

NXP i.MX 91

CPU Type

Cortex™-A55

CPU Cores

1 core

CPU Clock (Max)

Up to 1.4GHz

Integer performance (DMIPS)

Up to 3,710

RAM

512MB – 2GB LPDDR4

eMMC

8 – 128 GB

Multimedia

Camera Interfaces

8bit Parallel

Display

Parallel RGB

1366x768p60 or 1280x800p60

Touch controller

Resistive, Capacitive

Audio

Headphone driver

Yes

Microphone

Digital, Analog (stereo)

Digital audio serial interface

3 x I2S(SAI),S/PDIF,RX TX, PDM 4CH

Line In/Out

Yes

Connectivity

SD / MMC

x2

USB Host / Device

USB2.0: 2x OTG

UART

x8, up to 5 Mbps

I2C

x7

I3C

x2

SPI

x7

CAN Bus

x2

RTC

On carrier

JTAG

x1

ADC

x4

Networking

Ethernet

2x 10/100/1000 Mbps

Wi-Fi

Certified Wi-Fi 6 dual-band 802.11ax/ac/a/b/g/n with optional 802.15.4

Bluetooth

BT/BLE5.4

Linux

Yocto, Debian

Mechanical Specifications

Dimensions (W x L)

67.8 x 33mm

Industrial operating temperature

Supply voltage

3.3V or 3.4-5V

Digital I/O voltage

3.3V/1.8V

Environmental Specifications

Commercial operating temperature

0 to 70°C

Extended operating temperature

-25 to 85°C

Industrial operating temperature

-40 to 85°C

Storage temperature

-40 to 85°C

Storage humidity

5% to 95%

VAR-SOM-MX91S_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[TP]_[WBD/WBE]_[VBT]_[SDEX]_[X]T

MX91S:

Processor type:
i.MX 9131 single core fully featured

[xxxx]C:

CPU clock speed: 1400MHz: 1400C

[xxxx]R:

LP-DDR4: 512 MB: 512R, 1536 MB: 1536R, 2048 MB: 2048R

[xx]G:

eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G

[AC]:

Audio Codec

[EC]:

GbE PHY (second port always via RGMII)

[TP]:

Resistive touch panel controller (note: not available with WBE option)

[WBD/WBE]

WBD:
Built-in certified single band Wi-Fi 802.11 ax/ac/a/b/g/n + BT/BLE 5.4
WBE:
Built-in certified single band Wi-Fi 802.11 ax/ac/a/b/g/n + BT/BLE 5.4 + 802.15.4

[VBT]

Default: Standard supply voltage
VBT: Higher battery supply voltage

[SDEX]

Default: no additional external SDIO
SDEX: additional external SDIO (available only without WBD/WBE)

[x]T:

C : 0 to 70°C, E: -25 to 85°C, I : -40 to 85°C

Note: All options in [brackets] are optional add-ons that can be either removed or selected from a list of options

VAR-SOM-MX91 Evaluation Kits

I development kit e starter kit VAR-SOM-MX91 possono servire da piattaforme complete di sviluppo sia per scopi di valutazione che di sviluppo di applicazioni. I kit forniscono un’ottima indicazione delle funzioni di connettività di VAR-SOM-MX91 e della sua performance.
