Il VAR-SOM-6UL è un flessibile System On Module (SoM) / Computer on Module (CoM) basato su processore NXP i.MX 6UltraLite/i.MX 6ULL/i.MX 6ULZ ARM Cortex-A7, fino a 900MHz CPU Clock. Il SoM è in procinto di entrare nella serie VAR-SOM Pin2Pin di Variscite e fornisce un’opzione scalabile pin-compatibile per le piattaforme i.MX6, i.MX8/ 8X/ 8M/ 8M-Mini e i.MX 8M Nano. Questa linea Pin2pin offre ai clienti Variscite una scalabilità di alto livello, disponibilità di lifetime estesa e riduzione dei tempi di sviluppo, dei costi e dei rischi.

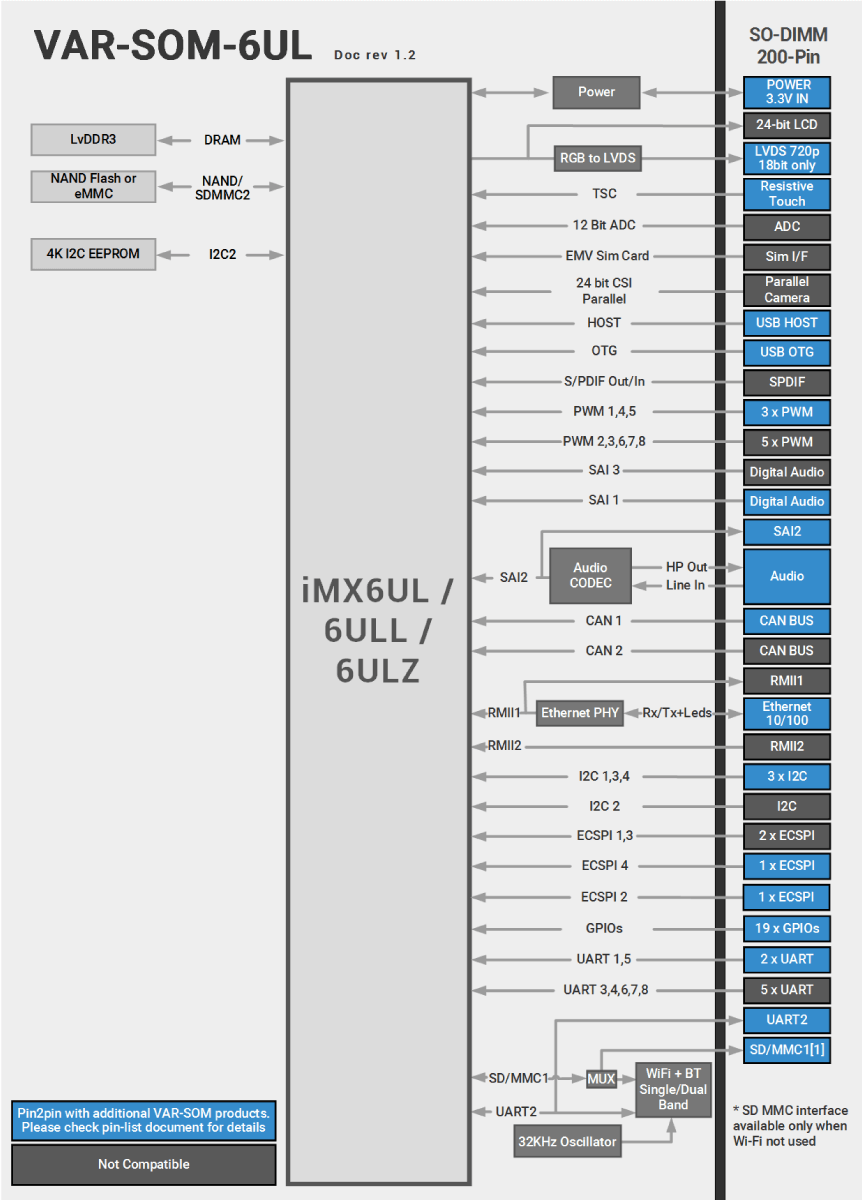

Il VAR-SOM-6UL fornisce una varietà di interfacce e opzioni di connettività – il tutto corredato dall’ottimizzazione del consumo, delle dimensioni e del costo. La connettività altamente integrata del SoM include un single 802.11b/g/n o dual-band Wi-Fi 802.11ac/a/b/g/n, Bluetooth/BLE, dual Ethernet, dual USB, audio, camera in, parallel RGB e LVDS display certificato con touch panel e interfacce seriali. Il sistema supporta temperature industriali da -40 to 85°C e può essere impiegato in prodotti embedded di vari segmenti e applicazioni dell’industria.
Per l’elenco completo dei prodotti pin2pin, consultare le Famiglie di System on Module Pin2Pin Variscite.
** La compatibilità pin2pin dipende dalle opzioni di pinmux; si consiglia di verificate le tabelle di pinout dei relativi SoM per garantire la compatibilità tra specifici design.
CPU | 900MHz Cortex™-A7 NXP iMX6UL / iMX6ULL / iMX6ULZ |
Certified WiFi/BT | 802.11 ac/a/b/g/n + BT 5.2/BLE |
Graphics Acceleration | 2D pixel acceleration engine (PxP) |
Power Consumption | Under 5mA in suspend |
Temperature range | -40 to 85°C |
Product Longevity | 2035 |
Pin2pin Family |
CPU Name | NXP i.MX6 UltraLite / i.MX 6ULL / iMX 6ULZ |
CPU Type | Cortex™-A7 |
CPU Cores | 1 Core |
CPU Clock (Max) | 900 MHz |
Integer performance (DMIPS) | Up to 1,710 |
RAM | 128 – 1024 MB DDR3L |
SLC NAND | 128 – 512 MB |
eMMC | 8 – 128 GB |
Multimedia | |
---|---|
2D/3D Graphics Acceleration | 2D pixel acceleration engine (PxP) |
Camera Interfaces | 1x 24bit CPI |
Display | |
---|---|
Parallel RGB | 1366 x 768 24-bit |
LVDS | 1366 x 768 18-bit |
Touch controller | Resistive, Capacitive |
Audio | |
---|---|
Headphone driver | Yes |
Microphone | Analog |
Digital audio serial interface | SSI(AUDMUX), S/PDIF |
Line In/Out | Yes |
Connectivity | |
---|---|
SD / MMC | x1 |
USB Host / Device | USB 2.0 : 1x Host, 1x OTG |
UART | x8, up to 5 Mbps |
I2C | x4 |
SPI | x4 |
CAN Bus | x2 |
RTC | On carrier |
ADC | 12-bit 2 x 10 channel |
Networking | |
---|---|
Ethernet | 2x 10/100 Mbps |
Wi-Fi | Certified single 802.11 b/g/n or dual-band Wi-Fi 802.11 ac/a/b/g/n |
Bluetooth | BT/BLE 5.2 |
Linux | Yocto, Debian |
Android | N/A |
Mechanical Specifications | |
---|---|
Dimensions (W x L) | 67.6 x 33.0 mm |
Electronic Specifications | |
---|---|
Supply voltage | 3.3 V |
Digital I/O voltage | 3.3 V |
Environmental Specifications | |
---|---|
Commercial operating temperature | 0 to 70°C |
Industrial operating temperature | -40 to 85°C |
Storage temperature | -40 to 85°C |
Storage humidity | 5% to 95% |
VAR-SOM-6UL_G/Y/Z[x]_[xxx]C_[xxx]R_[xx]N_[AC]_[EC]_[TP]_[LD]_[WB[D]]_[x]T | |
---|---|
G/Y/Z[x]: | CPU type: |
[xxx]C | CPU clock speed: 528MHz: 500C, 696MHz: 700C (only available for G2), 792MHz: 800C (only available for Y2), 900MHz: 900C (only available for 6ULZ and 6ULL Y2) |
[xxx]R | RAM size: 128 MB : 128R, 256 MB : 256R, 512 MB : 512R, 1024 MB : 1024R |
[x]N: | NAND / eMMC size: |
[AC]: | Audio Codec |
[EC]: | Ethernet PHY |
[TP]: | 4-wire Touch Panel. |
[LD]: | LVDS interface |
[WB[D]] | WB: Built-in certified Wi-Fi 802.11 b/g/n + Bluetooth 5.1/BLE |
[x]T: | C : 0 to 70°C, I : -40 to 85°C |
Note: All the add-ons in [brackets] are optional. |

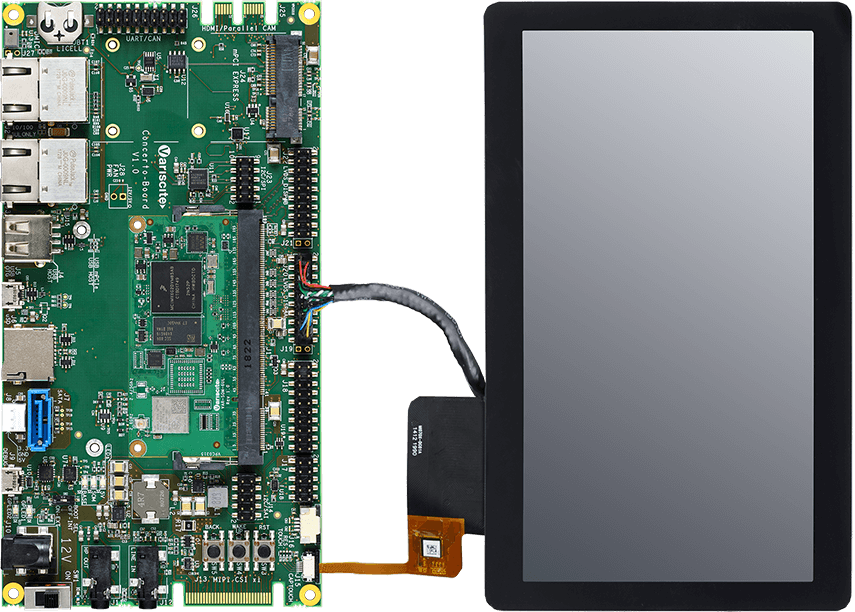

I development kit e starter kit VAR-SOM-6UL possono servire da piattaforme complete di sviluppo sia per scopi di valutazione che di sviluppo di applicazioni: i kit forniscono un’ottima indicazione delle funzioni di connettività di VAR-SOM-6UL e della sua performance.
