SPEAR-MX8 :
NXP i.MX8

A partire da 139 $

Lo SPEAR-MX8 è un System on Module / Computer on Module altamente scalabile che fornisce una soluzione ideale per prodotti embedded che richiedono processi di performance avanzati, grafiche di alta fascia, capacità video UltraHD e una varietà di interfacce ad alta velocità e opzioni di connettività.

Lo SPEAR-MX8 è basato su NXP i.MX 8QuadMax con Dual 1.6GHz ARM Cortex-A72, Quad 1.2GHz Cortex-A53 e 2 co-processori real-time da 264MHz Cortex-M4F. Le impressionanti prestazioni multimediali comprendono il supporto per video UltraHD 4K e display, audio di alta qualità, accelerazione grafica ad alte prestazioni 2D/3D e ingressi per fotocamera/HDMI.

Il SoM include una varietà di interfacce e opzioni di connettività: Dual-band Wi-Fi 802.11ac/a/b/g/n, BT/BLE, dual GbE, dual USB3, PCIe, SATA III, CAN FD, SPI e UART certificati.

Specifiche

CPU	2x 1.6GHz Cortex-A72 + 4x 1.2GHz Cortex-A53 + 2x Cortex M4F NXP i.MX 8QuadMax / 8QuadPlus
High Speed Interfaces	2x USB3.0, 2x GbE, 2x PCIe, SATA 3
Certified WiFi/BT	802.11 ac/a/b/g/n + BT 5.2/BLE
Video Encode / Decode	4K H.265/H.264 Decode, 1080p60 H.264 Encode
Temperature range	-40 to 85°C
Product Longevity	2034

CPU Name	NXP i.MX8 : 8QuadMax / 8QuadPlus
CPU Type	2x Cortex™-A72 + 4x Cortex™-A53
CPU Cores	5-6 Cores
CPU Clock (Max)	1.6 GHz Cortex™-A72, 1.2 GHz Cortex™-A53
Real-time co-processor	2x 264 MHz Cortex™-M4F
DSP	HiFi 4 DSP
Integer performance (DMIPS)	Up to 28,650

RAM	2 – 8 GB LPDDR4
eMMC	8 – 128 GB

Multimedia
2D/3D Graphics Acceleration	Vivante GC7000VX
Video Encode / Decode	4K H.265/H.264 Decode, 1080p60 h.264 Encode
Camera Interfaces	2x MIPI-CSI2

Display
HDMI	V2.0a up to 4Kp60
DSI	MIPI-DSI 1920×1080 24-bit
LVDS	Dual 1920×1080 24-bit
Touch controller	Capacitive
Other	eDP1.4/DP1.3 up to 4Kp60

Audio
Headphone driver	Yes
Microphone	Digital, Analog (stereo)
Digital audio serial interface	I2S(SAI), S/PDIF
Line In/Out	Yes

Connectivity
SD / MMC	x1
USB Host / Device	USB 3.0: 1x OTG, USB 2.0: 1x OTG, 1x Host plus HSIC port
UART	x5, up to 4 Mbps
I2C	x4
SPI	x4
RTC	On carrier
CAN Bus	3x CAN/CAN-FD (Flexible Data-Rate)
PCI-Express	2x Gen 3.0
S-ATA	S-ATA 3

Networking
Ethernet	2x 10/100/1000 Mbps
Wi-Fi	Certified 802.11 ac/a/b/g/n
Bluetooth	BT/BLE 5.2

Linux	Yocto, Debian
Android	Yes

Mechanical Specifications
Dimensions (W x L)	68.0 x 55.0 mm

Electronic Specifications
Supply voltage	3.4 – 4.5 V
Digital I/O voltage	3.3 V

Environmental Specifications
Extended operating temperature	-25 to 85°C
Industrial operating temperature	-40 to 85°C
Storage temperature	-40 to 85°C
Storage humidity	5% to 95%

SPEAR-MX8[xx]_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC1]_[EC2]_[WBD]_[LD4]_[X]T
MX8[xx]:	CPU type: QuadMax 2x Cortex A72 + 4x Cortex A53: QM QuadPlus 1x Cortex A72 + 4x Cortex A53: QP
[xxxx]C:	CPU clock speed: 1600MHz Cortex A72 with 1200MHz Cortex A53: 1612C
[xxxx]R:	LP-DDR4: 2048 MB: 2048R, 4096 MB: 4096R, 8192 MB: 8192R
[xx]G:	eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G, 128 GB : 128G
[AC]:	Audio Codec
[EC1]:	1st GbE PHY
[EC2]:	2nd GbE PHY
[WBD]	Built-in Certified Wi-Fi 802.11 ac/a/b/g/n + Bluetooth 5.2/BLE
[LD4]	4th LVDS channel (LVDS1 CH1) differential pairs + control signals exported instead of MIPI-DSI0 signals
[x]T:	E: -25 to 85°C, I: -40 to 85°C

Note: All options in [brackets] are optional add-ons that can be either removed or selected from a list of options

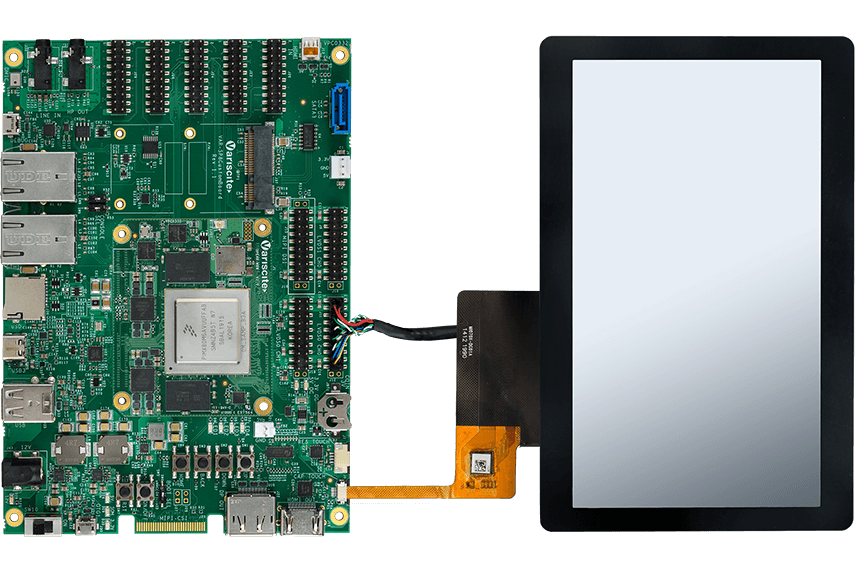

SPEAR-MX8 Evaluation Kits

I development kit e starter kit SPEAR-MX8 possono servire da piattaforme complete di sviluppo sia per scopi di valutazione che di sviluppo di applicazioni: i kit forniscono un’ottima indicazione delle funzioni di connettività di SPEAR-MX8 e della sua performance.
