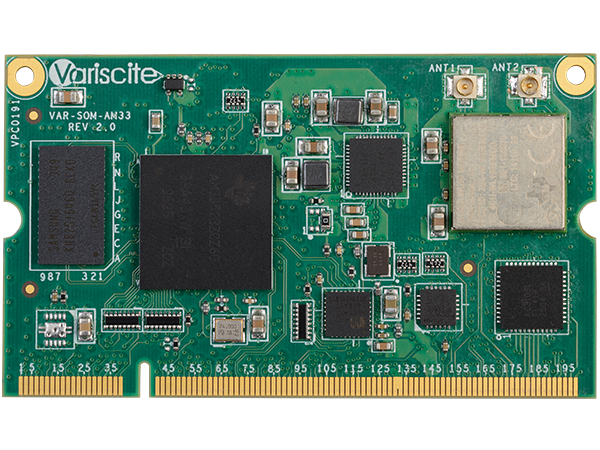

VAR-SOM-AM33 :
TI AM335x

Supportando il processore da 1 GHz Sitara™ AM335x ARM Cortex-A8 di Texas Instruments (TI) e dotato di un potente acceleratore grafico 2D/3D, il VAR-SOM-AM33 fornisce una efficiente e flessibile selezione nell’intera gamma di applicazioni. Supporta temperature di esercizio da -40 a 85°C e il CAN bus rende questa la soluzione ideale per applicazioni industriali come automotive, sistemi di controllo, di illuminazione, di controllo per motori e per agricoltura. Dotato di dual Ethernet, USB, touch controller, audio e Wi-Fi/BT, il VAR-SOM-AM33 è un System on Module / Computer on Module altamente integrato disponibile in una gamma di prezzi molto interessante.
Novità: VAR-SOM-AM33_V2 con modulo potenziato e certificato WiFi/BT, comprensivo di Dual Band 2.4/5 GHz e MIMO opzionali con prestazioni migliorate e bit rate effettivi pari fino a 100 Mbps.

  • iso 9001:2015
  • iso 14001:2015
  • iso 13485:2016
  • platinum partner nxp

Specifiche

CPU

1GHz Cortex™-A8 Texas Instruments AM335x

Real-time CPU

Dual 200MHz PRU

Certified WiFi/BT

802.11 a/b/g/n + MIMO

Graphics Acceleration

PowerVR SGX530 Accelerated 2D and 3D

Ethernet

1x 10/100Mbps + 1x 10/100/1000Mbps

Temperature range

-40 to 85°C

CPU Name

Texas Instruments AM335x ( AM3354, AM3352, AM3358, AM3359 )

CPU Type

Cortex™-A8

CPU Cores

1 Core

CPU Clock (Max)

1.0 GHz

Integer performance (DMIPS)

Up to 1,440

RAM

128 – 512 MB DDR3

SLC NAND

128 – 1024 MB SLC NAND

Multimedia

2D/3D Graphics Acceleration

PowerVR SGX530 Accelerated 2D and 3D

Display

Parallel RGB

1400 x 1050 24-bit

Touch controller

Resistive, Capacitive

Audio

Headphone driver

Yes

Microphone

Analog

Line In/Out

Yes

Connectivity

SD / MMC

x2

USB Host / Device

USB 2.0 : 1x Host, 1x OTG

UART

x4, up to 3.6 Mbps

I2C

x2

SPI

x1

CAN Bus

x2

RTC

on-SoM

External Bus

GPMC

Networking

Ethernet

10/100 Mbps + 10/100/1000 RGMII

Wi-Fi

Certified 802.11 a/b/g/n + MIMO

Bluetooth

5.1 + CSA2 support / BLE

Linux

Yocto

Mechanical Specifications

Dimensions (W x L)

67.8 x 38.6 mm

Electronic Specifications

Supply voltage

3.3 V

Digital I/O voltage

3.3 V

Environmental Specifications

Commercial operating temperature

0 to 70°C

Extended operating temperature

-20 to 70°C

Industrial operating temperature

-40 to 85°C

Storage temperature

-40 to 85°C

Storage humidity

5% to 95%

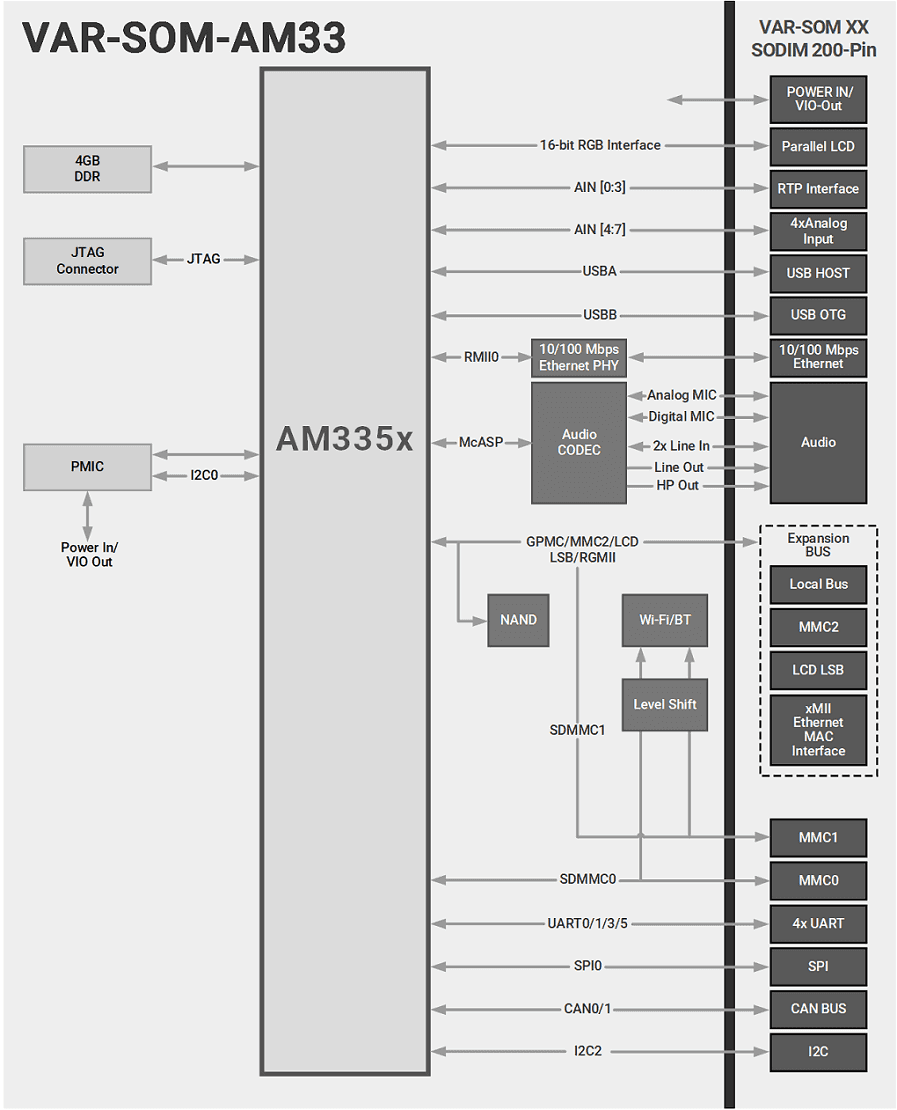

VAR-SOM-AM33 Block Diagram Texas Instruments AM335x Diagram

VAR-SOM-AM335[x]_V2_[xxxx]C_[xxx]R_[xxx]N_[AC]_[EC]_[W[B][D]]_[x]T_LO

AM335[x]:

CPU type: 2: AM3352 , 4 : AM3354 , 6 : AM3356 , 8 : AM3358

[xxxx]C:

Clock speed: 600 MHz : 600C, 800 MHz : 800C, 1 GHz : 1000C

[xxx]R:

RAM size: 128 MB : 128R,256 MB : 256R, 512 MB : 512R

[xxx]N:

NAND size: 128 MB : 128N, 256 MB : 256N, 512 MB : 512N, 1024 MB : 1024N

[AC]:

Audio Codec

[EC]:

10 / 100 Mbps Ethernet PHY

[W[B][D]]:

W: Certified Built-in Wi-Fi 802.11 b/g/n
WB: Built-in certified Wi-Fi 802.11 b/g/n + Bluetooth 5.1 + CSA2 support/BLE (CT/ET only)
WD: Built-in certified Wi-Fi 802.11 a/b/g/n with MIMO
WBD: Built-in certified Wi-Fi 802.11 a/b/g/n with MIMO + Bluetooth 5.1 + CSA2 support/BLE

[x]T:

C : 0 to 70°C,E : -20 to 70°C, I : -40 to 85°C

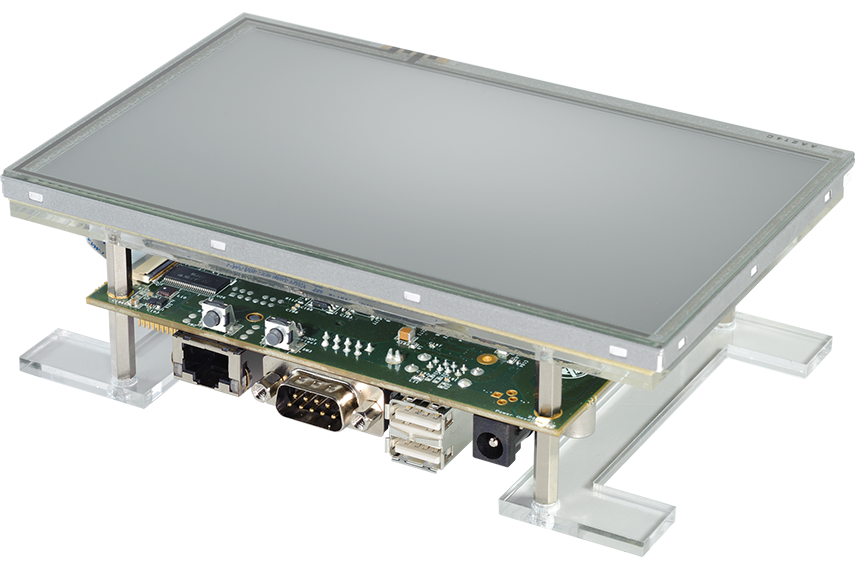

VAR-SOM-AM33 Evaluation Kits

I development kit e starter kit VAR-SOM-AM33 possono servire da piattaforme complete di sviluppo sia per scopi di valutazione che di sviluppo di applicazioni: il kit fornisce un’ottima indicazione delle funzioni di connettività di VAR-SOM-AM33 e della sua performance.

VAR-SOM-AM33 Evaluation Kits

Documentazione

Carrier Board

Mechanic Design files

OS Support

Linux Distributions
