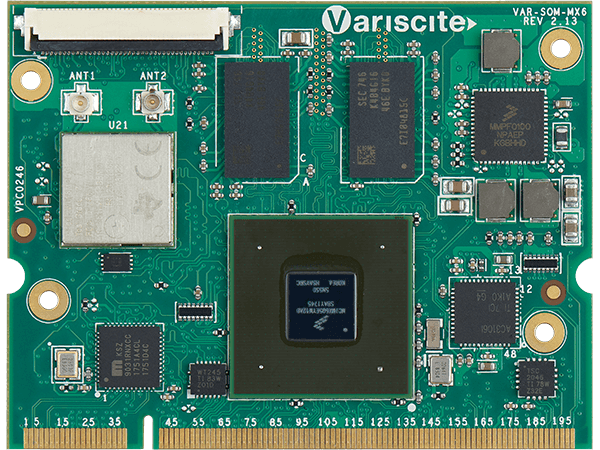

VAR-SOM-MX6 :
NXP/Freescale iMX6

Il VAR-SOM-MX6 stabilisce parametri di flessibilità di design senza uguali.
Supportando il processore i.MX6 QuadPlus/Quad/Dual/DualLite/Solo core ARM Cortex-A9, il VAR-SOM-MX6 consente ai designer di usare un singolo System on Module (SoM) / Computer on Module (CoM) in una vasta gamma di applicazioni, al fine di consentire un ridotto time-to-market per le moderne innovazioni, conciliando al tempo stesso orientamenti di R&D e opportunità di marketing. Questa versatile soluzione supporta temperature di esercizio da -40 to 85°C, monta un modulo certificato WiFi/BT e include un supporto per Dual Band 2.4/5 GHz e MIMO e Dual CAN, risultando ideale per applicazioni industriali, mentre il video da 1080p e le accelerazioni grafiche la rendono equamente adatta ad applicazioni multimediali intensive.

Novità: i.MX 6QuadPlus con il 50% di prestazioni grafiche in più rispetto al processore i.MX 6Quad in una intera soluzione compatibile con pin-2-pin per massimizzare la scalabilità.

Per l’elenco completo dei prodotti pin2pin, consultare le Famiglie di System on Module Pin2Pin Variscite.

** La compatibilità pin2pin dipende dalle opzioni di pinmux; si consiglia di verificate le tabelle di pinout dei relativi SoM per garantire la compatibilità tra specifici design.

  • iso 9001:2015
  • iso 14001:2015
  • iso 13485:2016
  • platinum partner nxp

Specifiche

CPU

Up to 4x 1.2GHz Cortex™-A9 NXP i.MX6

CPU Types

Solo/Dual Lite/Dual/Quad/QuadPlus

Certified WiFi/BT

802.11 a/b/g/n + MIMO, Bluetooth 5.1 /BLE

Power Consumption

Only 13mA in suspend

Temperature range

-40 to 85°C

Product Longevity

2035

Pin2pin Family

VAR-SOM Pin2Pin family

CPU Name

NXP/Freescale i.MX6

CPU Type

Cortex™-A9 MPCore™

CPU Cores

1-4 Cores

CPU Clock (Max)

1.2 GHz

Integer performance (DMIPS)

Up to 12,000

RAM

256 – 4096 MB DDR3

SLC NAND

128 – 1024 MB SLC NAND

eMMC

8 – 128 GB

Multimedia

2D/3D Graphics Acceleration

Vivante™ GC2000 Accelerated 2D and 3D (note: in QuadPlus 50% enhanced performance)

Video Encode / Decode

Up to 1080p60 H.264 Decode, 1080p30 H.264 Encode

Camera Interfaces

1x CSI, 2x CPI

Display

HDMI

v1.4 1920 x 1080

LVDS

Dual 1920 x 1200 24-bit

DSI

1280 x 720 24-bit

Touch controller

Resistive, Capacitive

Audio

Headphone driver

Yes

Microphone

Digital

Digital audio serial interface

S/PDIF

Line In/Out

Yes

Connectivity

SD / MMC

x1

USB Host / Device

USB 2.0 : 1x Host, 1x OTG

UART

x5, up to 5 Mbps

I2C

x3

SPI

x3

S-ATA

SATA 2

RTC

On carrier

PCI-Express

Gen 2.0

External Bus

EIM

CAN Bus

x2

Networking

Ethernet

10/100/1000 Mbps

Wi-Fi

Certified 802.11 a/b/g/n + MIMO

Bluetooth

5.1 + CSA2 support / BLE

Linux

Yocto, Ubuntu

Android

Yes

Mechanical Specifications

Dimensions (W x L)

67.8 x 51.5 mm

Electronic Specifications

Supply voltage

3.3 V

Digital I/O voltage

3.3 V

Environmental Specifications

Commercial operating temperature

0 to 70°C

Extended operating temperature

-20 to 70°C

Industrial operating temperature

-40 to 85°C

Storage temperature

-40 to 85°C

Storage humidity

5% to 95%

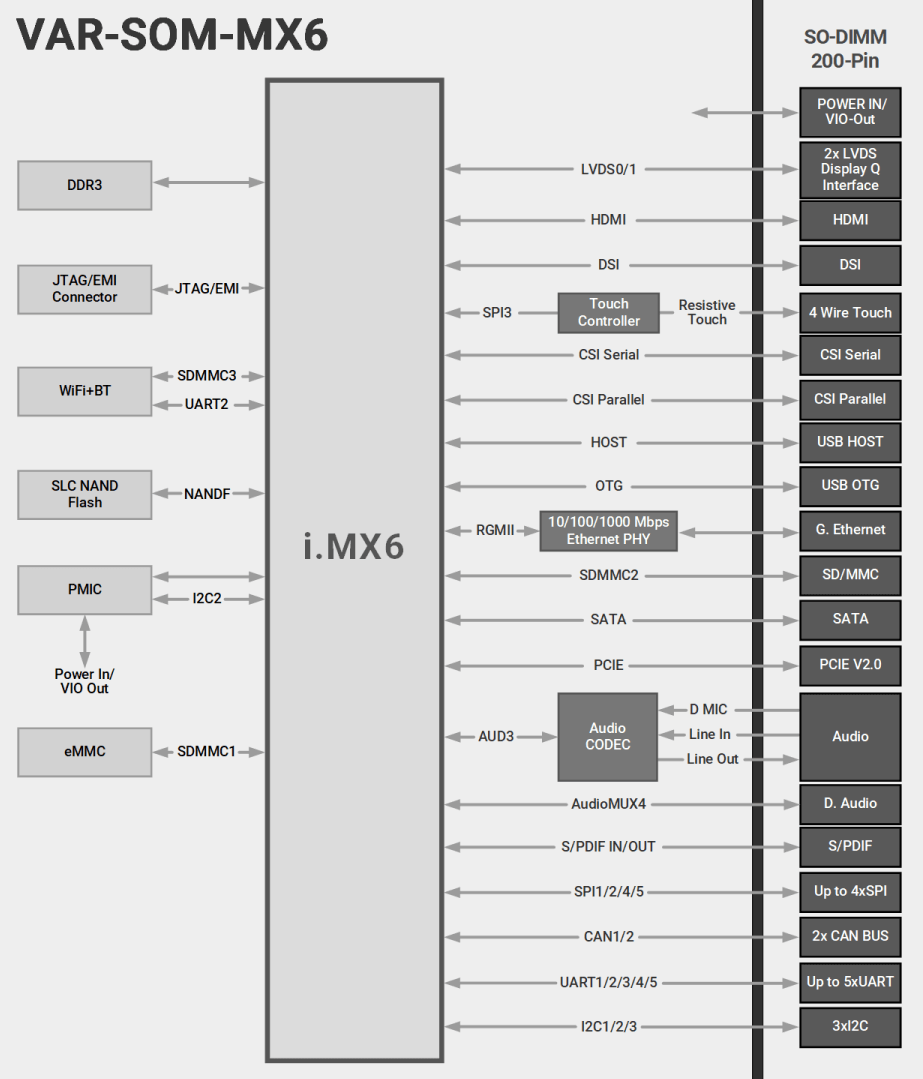

VAR-SOM-MX6 Block diagram Diagram

VAR-SOM-MX6[xx]_V2_[xxxx]C_[xxxx]R_[xxxx]N_[x]G_[AC]_[EC]_[TP]_[WB[D]]_[LB]_[x]T_LO

MX6[xx]:

CPU type: QuadPlus : [QP], Quad : [Q], Dual : [D], Dual Lite :[DL], Solo: [S]

[xxxx]C:

Clock speed: 1200MHz : 1200C, 1000MHz : 1000C, 800MHz : 800C

[xxx]R:

RAM size: 256 MB : 256R, 512 MB : 512R, 1024 MB : 1024R, 2048 MB : 2048R, 4096 MB : 4096R

[xxx]N:

NAND size: 128 MB : 128N, 256 MB : 256N, 512 MB : 512N

[x]G:

eMMC size: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G

[EC]:

10/100/1000Mbps Ethernet PHY

[AC]:

Audio Codec

[TP]:

4-wire Touch Panel.
Note: Capacitive touch is natively supported through I2C in the base configuration

[WB[D]]:

WB: Built-in certified Wi-Fi 802.11 b/g/n + Bluetooth 5.1 + CSA2 support/BLE (CT/ET only)
WBD: Built-in certified Wi-Fi 802.11 a/b/g/n with MIMO + Bluetooth 5.1 + CSA2 support/BLE

[LB]:

Local Bus / JTAG expansion connector

[x]T:

C : 0 to 70°C, E : -20 to 70°C, I : -40 to 85°C

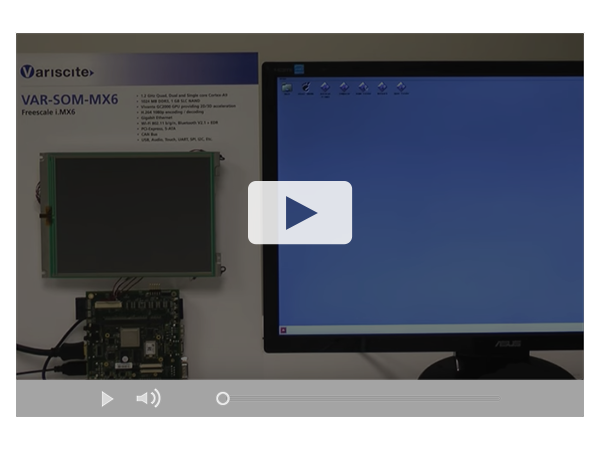

VAR-SOM-MX6 Evaluation Kits

Il VAR-SOM-MX6 può servire da piattaforma completa di sviluppo sia per scopi di valutazione che di sviluppo di applicazioni: il development kit VAR-SOM-MX6 fornisce un’ottima indicazione delle funzioni di connettività di VAR-SOM-MX6 e della sua performance.
