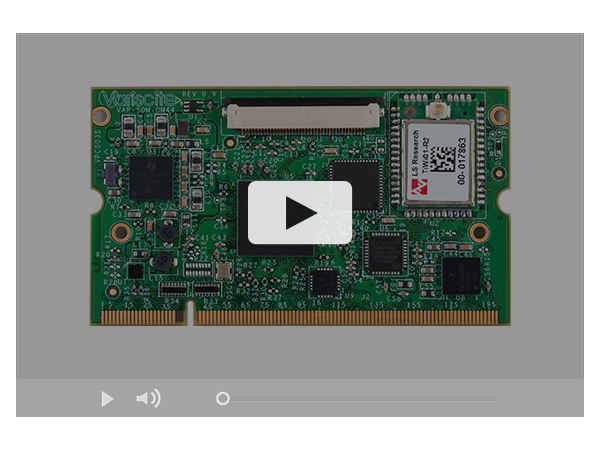

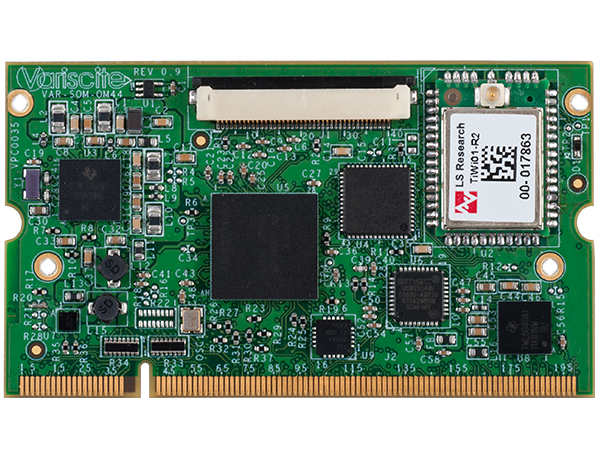

VAR-SOM-OM44 :
TI OMAP4460

Basato su TI OMAP4460, 1.5GHz Dual-Core Cortex-A9.
La soluzione perfetta per applicazioni mobile ad alte prestazioni.

Il VAR-SOM-OM44 costituisce una soluzione ideale per una vasta gamma di applicazioni che richiedono funzionalità multimediali di alto livello e una elevata potenza di elaborazione. Questo SoM OMAP4460 compatto, conveniente e a basso consumo offre una soluzione ideale per applicazioni mobile.

  • iso 9001:2015
  • iso 14001:2015
  • iso 13485:2016
  • platinum partner nxp

Specifiche

CPU Name

Texas Instruments OMAP4460

CPU Type

Cortex™-A9 MPCore™

CPU Cores

2 cores

CPU Clock (Max)

1.5 GHz

RAM

512 – 1024 MB LP-DDR2

Flash

Micro-SD Socket

Multimedia

2D/3D Graphics Acceleration

PowerVR SGX540 Accelerated 2D and 3D

Video Encode / Decode

1080p30 H.264 Encode / Decode

Camera Interfaces

2x CSI, 1x CPI

Display

HDMI

1.3a 1920 x 1080

Parallel RGB

1400 x 1050 24-bit

DSI

1400 x 1050 24-bit

Touch controller

Resistive, Capacitive (capacitive touch is natively supported through I2C in the base configuration)

Audio

Headphone driver

Yes

Microphone

Digital

Digital audio serial interface

S/PDIF

Line In/Out

Yes

Connectivity

SD / MMC

x2

USB Host / Device

USB 2.0 : 2x Host, 1x OTG

UART

x3, up to 3.6 Mbps

I2C

x2

SPI

x2

One-Wire

1 Wire/HDQ

RTC

on-SoM

External Bus

GPMC

Networking

Ethernet

10/100/1000 Mbps

Wi-Fi

802.11 b/g/n

Bluetooth

4.0

Linux

Yes

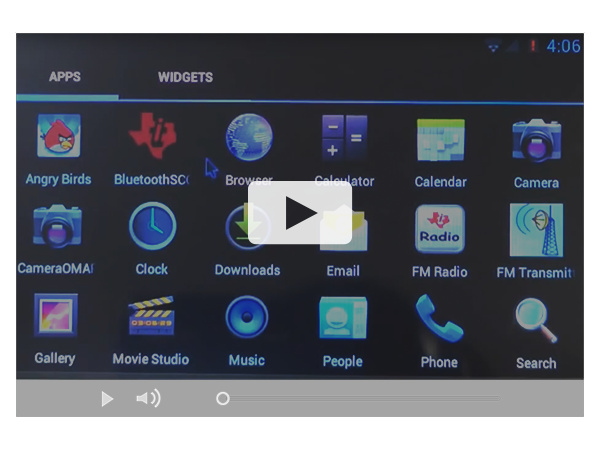

Android

Yes

Mechanical Specifications

Dimensions (W x L)

67.8 x 38.5 mm

Electronic Specifications

Supply voltage

3.3 V

Digital I/O voltage

1.8 V

Environmental Specifications

Commercial temperature

0 to 70°C

Extended temperature

-20 to 85°C

Industrial operating temperature

-40 to 85°C (excluding Wi-Fi)

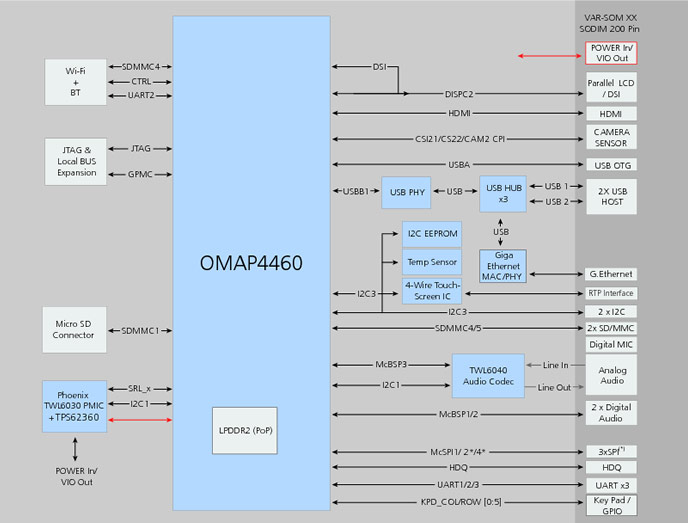

VAR-SOM-OM44 Block Diagram TI OMAP4460 Diagram

VAR-SOM-OM4460_[xxxx]C_[xxx]R_[8G]_[EC]_[TP]_[WB]_[LB]_[x]T

[xxxx]C:

1200 MHz : 1200C, 1500 MHz : 1500C

[xxxx]R:

512 MB : 512R, 1024 MB : 1024R

[8G]:

8 GB MicroSD

[EC]:

10/100/1000 Mbps Ethernet + 2nd USB Host

[TP]:

4-wire Touch Panel.
Note: Capacitive touch is natively supported through I2C in the base configuration

[WB]:

Wi-Fi 802.11 b/g/n + Bluetooth 4.0

[LB]:

Local Bus / JTAG expansion connector

[x]T:

C : 0 to 70°C, E : -20 to 85°C, I: -40 to 85°C (excluding Wi-Fi)

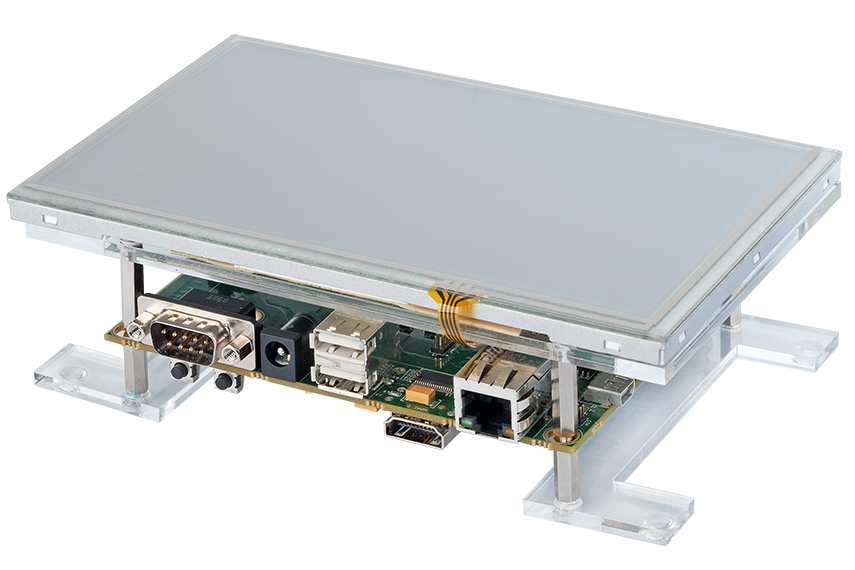

VAR-SOM-OM44 Evaluation Kits

I development kit e starter kit VAR-SOM-OM44 possono servire da piattaforme complete di sviluppo sia per scopi di valutazione che di sviluppo di applicazioni: il kit fornisce un’ottima indicazione delle funzioni di connettività di VAR-SOM-OM44 e della sua performance.

VAR-SOM-OM44 Evaluation Kits

Documentazione

Reference Manuals

Carrier board

Mechanical

OS Support

Linux Distributions
