VAR-SOM-SOLO/DUAL :
NXP/Freescale iMX6

Seguendo l’andamento del mercato verso soluzioni convenienti e altamente integrate, il VAR-SOM-SOLO e il VAR-SOM-DUAL di Variscite spianano la strada a una vasta gamma di prodotti embedded. Fornendo tutti i vantaggi del pluripremiato VAR-SOM-MX6, il VAR-SOM-SOLO/DUAL di Variscite presenta dimensioni molto più piccole e un prezzo flessibile. Le funzioni includono NXP/Freescale iMX6 Solo/Dual Lite core, 1GHz Cortex-A9, SLC NAND, eMMC, dual-band Wi-Fi/BT certificato con interfacce MIMO, USB, Gigabit Ethernet, A/V e temperature di esercizio industriali.
I Dual e Quad core i.MX6 sono supportati dal System on Module/ Computer on Module VAR-SOM-MX6-V2.

Per l’elenco completo dei prodotti pin2pin, consultare le Famiglie di System on Module Pin2Pin Variscite.

** La compatibilità pin2pin dipende dalle opzioni di pinmux; si consiglia di verificate le tabelle di pinout dei relativi SoM per garantire la compatibilità tra specifici design.

Specifiche

CPU	1GHz Single/Dual Cortex™-A9 NXP iMX6
Certified WiFi/BT	802.11 a/b/g/n + BT 5.1/BLE
Multimedia	GPU, 1080p30 Video Acceleration
Graphics Acceleration	Vivante GC 880 + Vivante GC 320
Temperature range	-40 to 85°C
Product Longevity	2035
Pin2pin Family	VAR-SOM Pin2Pin family

CPU Name	NXP/Freescale i.MX6
CPU Type	Cortex™-A9 MPCore™
CPU Cores	1-2 Cores (2-4 cores supported by the VAR-SOM-MX6_V2 SoM)
CPU Clock (Max)	1 GHz
Integer performance (DMIPS)	Up to 5,000

RAM	256 – 1024 MB DDR3
SLC NAND	128 – 512 MB SLC NAND
eMMC	8 – 128 GB

Multimedia
2D/3D Graphics Acceleration	Vivante GC 880 + Vivante GC 320
Video Encode / Decode	1080p30 H.264 Decode, 1080p30 H.264 Encode
Camera Interfaces	1x CSI, 1x CPI

Display
HDMI	v1.4 1920 x 1080
LVDS	Dual 1366 x 768 24-bit
DSI	1280 x 720 24-bit
Touch controller	Resistive, Capacitive

Audio
Headphone driver	Yes
Microphone	Digital
Digital audio serial interface	S/PDIF
Line In/Out	Yes

Connectivity
SD / MMC	x1
USB Host / Device	USB 2.0 : 1x Host, 1x OTG
UART	x5, up to 5 Mbps
I2C	x3
SPI	x3
RTC	On carrier
PCI-Express	Gen 2.0
CAN Bus	x2

Networking
Ethernet	10/100/1000 Mbps
Wi-Fi	Certified 802.11 a/b/g/n + MIMO
Bluetooth	5.1 + CSA2 support / BLE

Linux	Yocto, Debian, Ubuntu
Android	Yes

Mechanical Specifications
Dimensions (W x L)	67.8 x 33.0 mm

Electronic Specifications
Supply voltage	3.3 V
Digital I/O voltage	3.3 V

Environmental Specifications
Commercial operating temperature	0 to 70°C
Extended operating temperature	-20 to 70°C
Industrial operating temperature	-40 to 85°C
Storage temperature	-40 to 85°C
Storage humidity	5% to 95%

VAR-SOM-[SOLO / DUAL]_[xxxx]C_[xxxx]R_[xxx]N_[x]G_[AC]_[EC]_[TP]_[WB[D]]_[x]T_LO
[SOLO / DUAL]	CPU type: SOLO : i.MX6 SOLO, DUAL : i.MX6 Dual Lite
[xxxx]C:	Clock speed: 1000MHz : 1000C, 800MHz : 800C(Industrial)
[xxx]R:	RAM size: 256MB : 256R, 512MB : 512R, 1024MB : 1024R
[xxx]N:	NAND size: 128MB : 128N, 256MB : 256N, 512MB : 512N
[x]G:	eMMC size: 0GB: 0G, 8GB : 8G, 16GB : 16G, 32 GB : 32G, 64 GB : 64G
[EC]:	10/100/1000Mbps Ethernet PHY
[AC]:	Audio Codec
[TP]:	4-wire Touch Panel. Note: Capacitive touch is natively supported through I2C in the base configuration
[WB[D]]	WB: Built-in certified Wi-Fi 802.11 b/g/n + Bluetooth 5.1 + CSA2 support/BLE (CT/ET only) WBD: Built-in certified Wi-Fi 802.11 a/b/g/n with MIMO + Bluetooth 5.1 + CSA2 support/BLE
[x]T:	C : 0 to 70°C, E : -20 to 70°C, I : -40 to 85°C

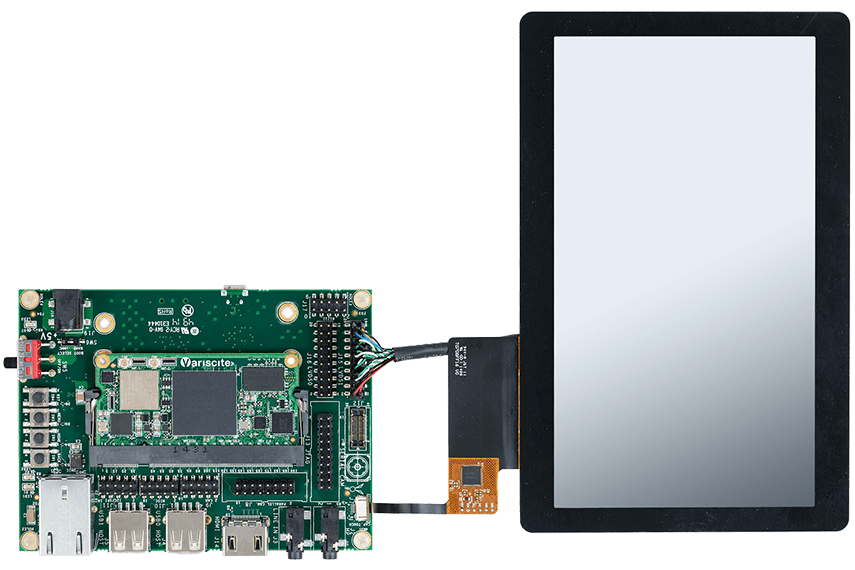

VAR-SOM-SOLO / DUAL Evaluation Kits

I development kit e starter kit VAR-SOM-SOLO/DUAL possono servire da piattaforme complete di sviluppo sia per scopi di valutazione che di sviluppo di applicazioni. I kit forniscono un’ottima indicazione delle funzioni di connettività di VAR-SOM-SOLO / DUAL e della sua performance.
