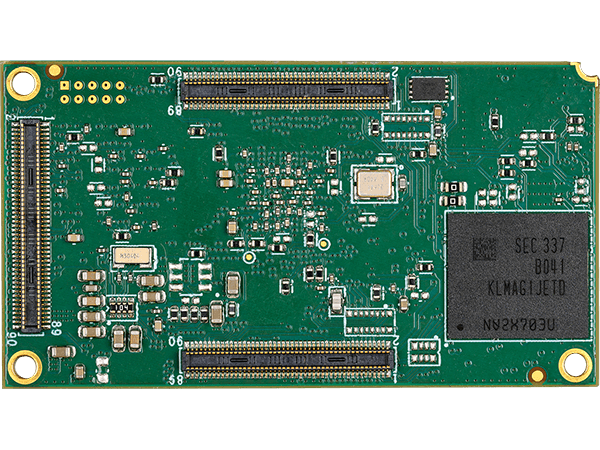

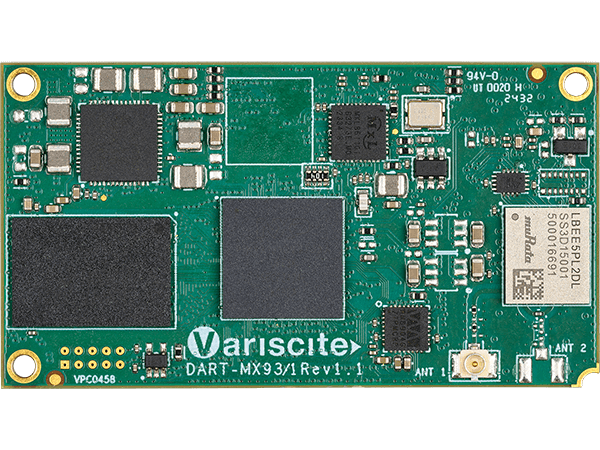

DART-MX91 :
NXP i.MX91

A partire da $35

System on Module/Computer on Module compatto i.MX 91: una soluzione versatile ed economica.

Il DART-MX91 è caratterizzato da architettura a basso consumo energetico, solida sicurezza, capacità di lavorare a temperature di livello industriale e un’ampia gamma di opzioni di connettività ad alta velocità, il tutto entro i confini del compatto SoM DART 55×30 mm di Variscite. Alimentato dal processore NXP i.MX 91 Cortex™-A55 da 1,4 GHz, il DART-MX91 è dotato di doppio CAN-FD, doppia GbE, doppia USB, Wi-Fi6 802.11 ax/ac/a/b/g/n certificato, nonché BT/BLE 5.4 e a richiesta 802.15.4.

Il DART-MX91 è compatibile con la famiglia DART Pin2Pin di Variscite, garantendo una scalabilità senza ostacoli e un agevole percorso di migrazione per soddisfare le diverse esigenze di prestazioni e funzionalità, dalle piattaforme entry-level alle soluzioni ad alte prestazioni.

Per il catalogo Pin2Pin completo, si invita a visionare le famiglie di prodotti con sistema Pin2Pin di Variscite.

* La compatibilità Pin2Pin dipende dalle opzioni pinmux; verificare la tabella dettagliata dei pinout nel relativo SoM per confermare la compatibilità con il proprio progetto specifico.

** Il sistema i.MX 91 System on Module (SoM) di Variscite è attualmente in fase di sviluppo. Le informazioni contenute in questa pagina sono soggette a modifiche senza preavviso. Per ulteriori informazioni, contattare l’ufficio vendite Variscite.

Specifiche

CPU	Up to 1.4GHz Single Cortex-A55 NXP i.MX91
High Speed Interfaces	2x USB2.0, 2x GbE
Dimensions	Only 55 x 30 mm
Certified WiFi/BT	Wi-Fi 6 802.11 ax/ac/a/b/g/n with optional 802.15.4 and BT/BLE 5.4
Temperature range	-40 to 85°C
Product Longevity	2039
Pin2pin Family	DART Pin2Pin family

CPU Name	NXP i.MX 91
CPU Type	Cortex™-A55
CPU Cores	1 core
CPU Clock (Max)	Up to 1.4GHz
Integer performance (DMIPS)	Up to 3,710

RAM	512MB – 2GB LPDDR4
eMMC	8 – 128 GB

Multimedia
Camera Interfaces	8bit Parallel

Display
Parallel RGB	1366x768p60 or 1280x800p60
Touch controller	Capacitive

Audio
Headphone driver	Yes
Microphone	Digital, Analog (stereo)
Digital audio serial interface	3 x I2S(SAI),S/PDIF,RX TX, PDM 4CH
Line In/Out	Yes

Connectivity
SD / MMC	x2
USB Host / Device	USB2.0: 2x OTG
UART	x8, up to 5 Mbps
I2C	x7
I3C	x2
SPI	x7
CAN Bus	x2
RTC	On carrier
JTAG	x1
ADC	x4

Networking
Ethernet	2x 10/100/1000 Mbps
Wi-Fi	Certified Wi-Fi 6 dual-band 802.11ax/ac/a/b/g/n with optional 802.15.4
Bluetooth	BT/BLE5.4

Linux	Yocto, Debian

Mechanical Specifications
Dimensions (W x L)	55 x 30mm

Electronic Specifications
Supply voltage	3.3V or 3.4-5V
Digital I/O voltage	3.3V/1.8V

Environmental Specifications
Commercial operating temperature	0 to 70°C
Extended operating temperature	-25 to 85°C
Industrial operating temperature	-40 to 85°C
Storage temperature	-40 to 85°C
Storage humidity	5% to 95%

DART-MX91S_[xxxx]C_[xxxx]R_[xx]G_[AC]_[EC]_[WBD/WBE]_[SDEX]_[X]T
MX91S:	Processor type: i.MX 9131 single core fully featured
[xxxx]C:	CPU clock speed: 1400MHz: 1400C
[xxxx]R:	LP-DDR4: 512 MB: 512R, 1536 MB: 1536R, 2048 MB: 2048R
[xx]G:	eMMC: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G
[AC]:	Audio Codec
[EC]:	GbE PHY (second port always via RGMII)
[WBD/WBE]	WBD: Built-in certified single band Wi-Fi 802.11 ax/ac/a/b/g/n + BT/BLE 5.4 WBE: Built-in certified single band Wi-Fi 802.11 ax/ac/a/b/g/n + BT/BLE 5.4 + 802.15.4
[SDEX]	Default: no additional external SDIO SDEX: additional external SDIO (available only without WBD/WBE)
[x]T:	C : 0 to 70°C, E: -25 to 85°C, I : -40 to 85°C

Note: All options in [brackets] are optional add-ons that can be either removed or selected from a list of options

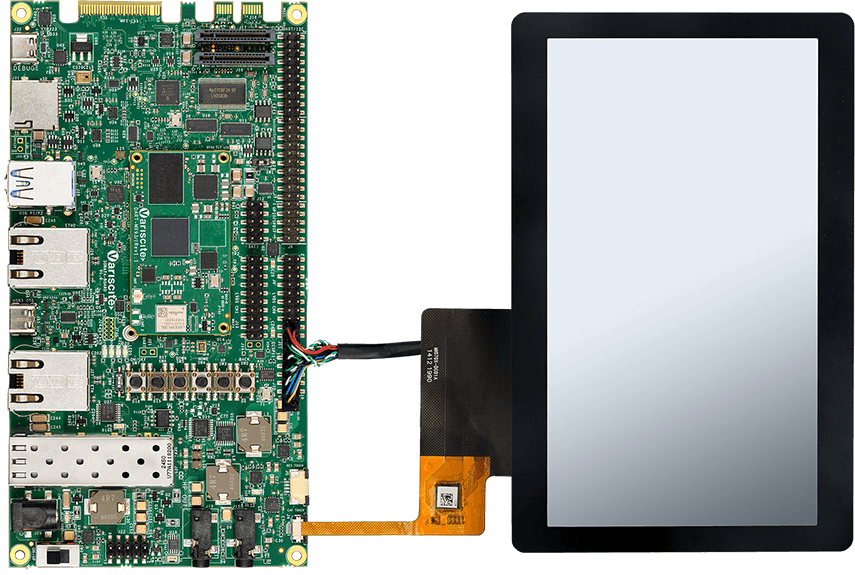

DART-MX91 Evaluation Kits

I development kit e starter kit DART-MX91 possono servire da piattaforme complete di sviluppo sia per scopi di valutazione che di sviluppo di applicazioni. I kit forniscono un’ottima indicazione delle funzioni di connettività di DART-MX91 e della sua performance.
