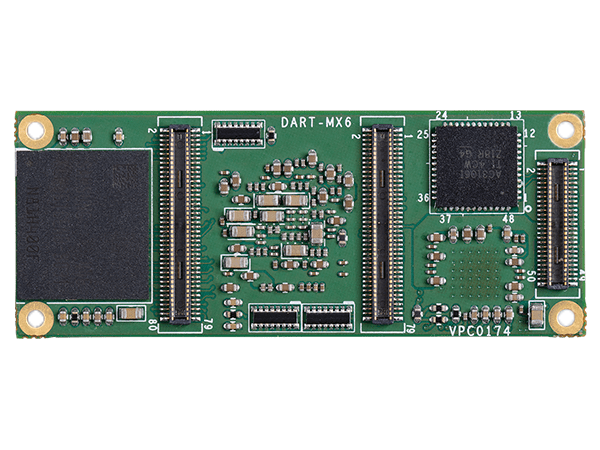

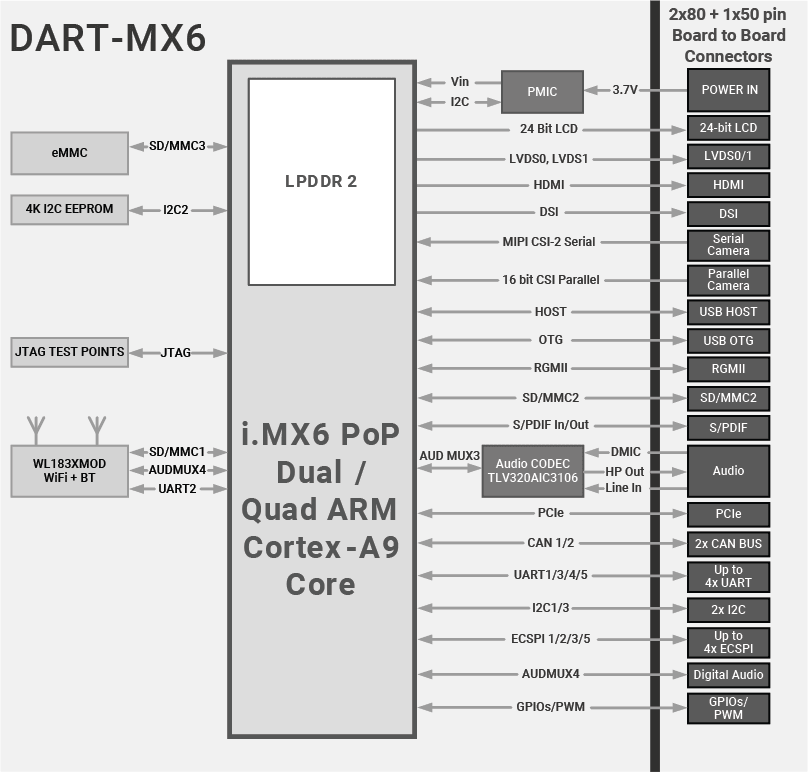

Misurando appena 20 x 50mm, il DART-MX6 di Variscite è il più piccolo System on Module (SoM) / Computer on Module (CoM) compatibile con il processore NXP/Freescale i.MX6 Quad e Dual-core Cortex-A9™. Il DART-MX6 offre scalabilità e prestazioni impressionanti. Grazie all’ottimizzazione dei consumi, questo SoM in miniatura è ideale per sistemi portatili ed embedded alimentati da batterie. La connettività altamente integrata del DART-MX6 include il dual-band Wi-Fi certificato con interfacce opzionali MIMO, dual USB, Gigabit Ethernet, PCIe e A/V. Inoltre, il sistema supporta temperature di esercizio industriali da -40 a 85.
Specifiche
CPU | 800MHz Dual/Quad Cortex™-A9 NXP i.MX6 |
Dimensions | Only 50 x 20 mm |
Certified WiFi/BT | 802.11 a/b/g/n + MIMO, BT 5.1/BLE |
Power Consumption | Only 8mA in suspend |
Temperature range | -40 to 85°C |
Product Longevity | 2027 |
CPU Name | NXP/Freescale i.MX6 |
CPU Type | Cortex™-A9 MPCore™ |
CPU Cores | 2-4 Cores |
CPU Clock (Max) | 800 MHz |
Integer performance (DMIPS) | Up to 8,000 |
RAM | 1024 – 2048 MB LPDDR2 |
eMMC | 8 – 128 GB |
| Multimedia | |
|---|---|
2D/3D Graphics Acceleration | Vivante™ GC2000 Accelerated 2D and 3D |
Video Encode / Decode | 1080p60 H.264 Decode, 1080p30 H.264 Encode |
Camera Interfaces | 1x CSI, 1x CPI |
| Display | |
|---|---|
HDMI | v1.4 1920 x 1080 |
LVDS | Dual 1920 x 1200 24-bit |
DSI | 1280 x 720 24-bit |
Touch controller | Capacitive |
| Audio | |
|---|---|
Headphone driver | Yes |
Microphone | Digital |
Digital audio serial interface | S/PDIF |
Line In/Out | Yes |
| Connectivity | |
|---|---|
SD / MMC | x1 |
USB Host / Device | USB 2.0 : 1x Host, 1x OTG |
UART | x5, up to 5 Mbps |
I2C | x3 |
SPI | x4 |
RTC | On carrier |
PCI-Express | Gen 2.0 |
CAN Bus | x2 |
| Networking | |
|---|---|
Ethernet | 10/100/1000 Mbps RGMII |
Wi-Fi | Certified 802.11 a/b/g/n + MIMO |
Bluetooth | 5.1 + CSA2 support / BLE |
Linux | Yocto, Ubuntu |
Android | Yes |
| Mechanical Specifications | |
|---|---|
Dimensions (W x L) | 50.0 x 20.0 mm |
| Electronic Specifications | |
|---|---|
Supply voltage | 3.7 V |
Digital I/O voltage | 3.3 V |
| Environmental Specifications | |
|---|---|
Commercial operating temperature | 0 to 70°C |
Extended operating temperature | -20 to 85°C |
Industrial operating temperature | -40 to 85°C |
Storage temperature | -40 to 85°C |
Storage humidity | 5% to 95% |
|
| DART-MX6[x]_800C_[xxxx]R_[xx]G_[AC]_[WB[D]_[x]T_LO | |
|---|---|
MX6[x]: | CPU type: Quad : [Q], Dual : [D] |
[xxxx]R | RAM size: 1024 MB : 1024R, 2048 MB : 2048R |
[x]G: | eMMC size: 8 GB : 8G, 16 GB : 16G, 32 GB : 32G, 64 GB : 64G |
[AC]: | Audio Codec |
[WB[D]] | WB: Built-in certified Wi-Fi 802.11 b/g/n + Bluetooth 5.1 + CSA2 support/BLE (CT only) |
[x]T: | C : 0 to 70°C, E : -20 to 85°C, I : -40 to 85°C |

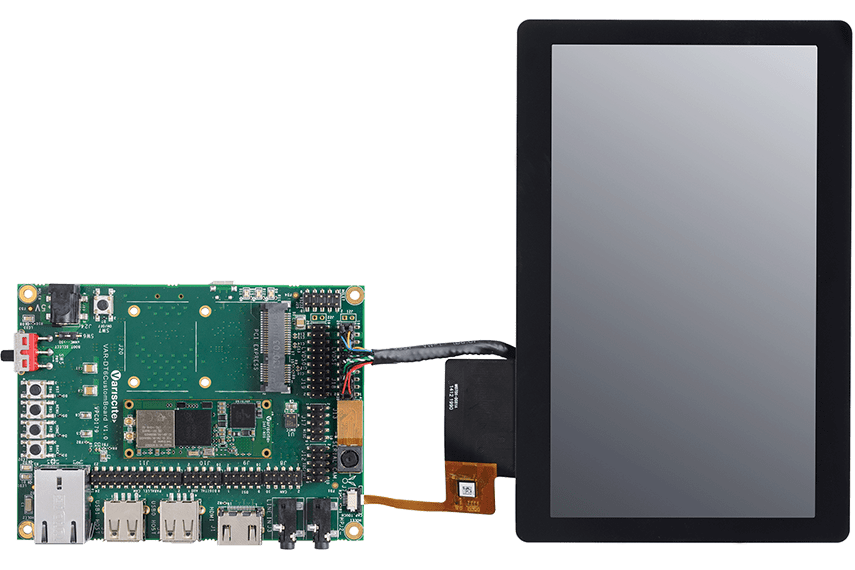

DART-MX6 Evaluation Kits
I development kit e starter kit DART-MX6 possono servire da piattaforme complete di sviluppo sia per scopi di valutazione che di sviluppo di applicazioni: i kit forniscono un’ottima indicazione delle funzioni di connettività di DART-MX6 e della sua performance.
Documentazione
Reference Manuals
Carrier Board
- Custom Board Datasheet (doc v1.1)
- Carrier Board Schematics (doc v1.4)
Certifications
